| İsim: | Alüminyum ve bakır tel için 630 sert tip telli makinesi | Tip: | JLK-630 |
|---|---|---|---|
| İşlev: | karaya oturma | Malzeme: | Bakır, alüminyum, çelik vb. |
| Büküm Aralığı: | kademesiz ayarlanabilir | Garanti Dönemi: | 12 ay |
| Ekipman Rengi: | özelleştirilmiş | Maks. telli od: | 15-55MM |
| Vurgulamak: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||
630 Rijit Tip Bükme Makinesi (Alüminyum ve Bakır Tel İçin)
1. Uygulama
Bu makine, öncelikle büyük kesitli ve uzun ömürlü çelik özlü alüminyum tellerinin (ACSR) ve alüminyum alaşımlı iletkenlerin burulmasız bükülmesi için kullanılır. Yuvarlak, özel şekilli ve sektör şekilli özlü bakır iletkenlerin burulmasız bükülmesi ve sıkıştırılması için de uygulanabilir.
2. Ana bileşen
2.1 Φ630 Boşaltma standı 1 set
2.2 #tip tel yönlendirme standı 1 set
2.3 6B, 12B, 18B bükme makinesi 3 set
2.4 Tel birleştirme kalıbı ve sıkıştırma cihazı 3 set
2.5 Metre sayacı (Mekanik, Elektronik) 1 set
2.6 Φ 2000 güçlü çift kapstan 1 set
2.7 Φ 2500 kolon tipi sarıcı (traversli) 1 set
2.8 Elektrik kontrol sistemi 1 set
2.9 Güvenlik koruma sistemi 4 set
3. Özellikler
3.1 Tüm makine bağımsız motor tarafından tahrik edilir ve kafesin her bölümü ile kapstan ayrı bir kalıcı mıknatıslı senkron servo motor tarafından tahrik edilir. Kafes, özel bir dişli kutusu aracılığıyla döndürülmek üzere tahrik edilir, bu da geleneksel yer şaftı bağlantılı tahrikli rijit tip bükme makinelerine kıyasla yapıyı basitleştirir ve ekipman bakımını daha kolay hale getirir.
3.2 Tüm makinenin kontrolü Siemens ve Inovance serisi PLC'yi benimser ve çeşitli üretim süreci parametreleri dokunmatik ekran aracılığıyla ayarlanır. Kafesin ve kapstanın her bölümü bir Jiangsu Zhima servo motor tarafından tahrik edilir ve motor sürücüsü bir frekans dönüştürücü cihazıdır. İletim doğruluğunu sağlamak için, iletim motoru bir ızgara enkoder geri beslemesi benimser ve tüm makine sinyal iletim doğruluğunu sağlamak için bir veri yolu iletişim yöntemi benimser. Gerçek üretimde, kullanıcılar gerekli kablo spesifikasyonlarına göre her kafes bölümünün hatvesi ve üretim hattının hızı gibi işlem parametrelerini dokunmatik ekranda ayarlar. Başlatma sırasında, tüm makinenin senkronizasyonunu ve bükülmüş tel hatvesinin doğruluğunu sağlamak ve tüm makinenin kademesiz hız düzenlemesini gerçekleştirmek için her iletim parçasının hızı PLC tarafından otomatik olarak hesaplanır. Elektronik kontrol sistemi gelişmiş teknolojiye, rahat kullanıma ve güvenilir çalışmaya sahiptir.
3.3 Tel kopmasını tespit etmek için darbe prensibi kullanılır, bu da kafesin her bölümündeki herhangi bir makaranın tel kopma sinyalini doğru bir şekilde belirleyebilir ve tespit doğruluğunu sağlar. Dokunmatik ekrandaki ekran aracılığıyla operatör sorunu hızlı bir şekilde çözebilir ve bir sonraki başlatmayı yapabilir.
3.4 Makine, tüm makinenin çalışma durumunu birleşik komutlandırmak ve koordine etmek için Inovance PLC programlanabilir denetleyici ve saha veri yolunu kullanır ve AC motorun başlatılmasını ve çalışmasını kontrol etmek için bir frekans dönüştürücü kullanır. Inovance dokunmatik ekran, çeşitli işlem parametrelerini ayarlamak ve görüntülemek için kullanılır. Elektronik kontrol sistemi teknolojik olarak gelişmiş, kullanımı kolay ve güvenilir bir şekilde çalışır.
4. Ana teknik parametreler
| Model (Rijit Bükme Makinesi) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Tek tel çapı | Bakır | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maksimum bükülmüş iletken OD | φ15 mm | φ25 mm | φ45 mm | |
| Bükme Hatvesi | 6 Makaralı Bükme Kafesi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Makaralı Bükme Kafesi | 75-560 mm | 75-560 mm | ||
| 18 Makaralı Bükme Kafesi | 92-680 mm | |||
| 24 Makaralı Bükme Kafesi | 108-790 mm | |||
| Dönüş Hızı | 6 Makaralı Bükme Kafesi | 258 dev/dak | 258 dev/dak | 258 dev/dak |
| 12 Makaralı Bükme Kafesi | 236 dev/dak | 236 dev/dak | ||
| 18 Makaralı Bükme Kafesi | 202 dev/dak | |||
| 24 Makaralı Bükme Kafesi | 176 dev/dak | |||
| Kapstan | Kapstan Tekerlek Çapı | 1250 mm | 1600 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 8 T | 10 T | 15 T | |
| Makaralar | PND630 | PND630 | PND630 | |
| Merkez Boşaltma Makarası | PND630 | PND630 | PND630 | |
| Sarıcı Makara | 1800mm | 2500mm | 2500mm | |
| Maksimum Çekme Doğrusal Hızı | 35m/dak | 40 m/dak | 50 m/dak | |
| Merkez Yüksekliği | 1000 mm | 1100 mm | 1100 mm | |

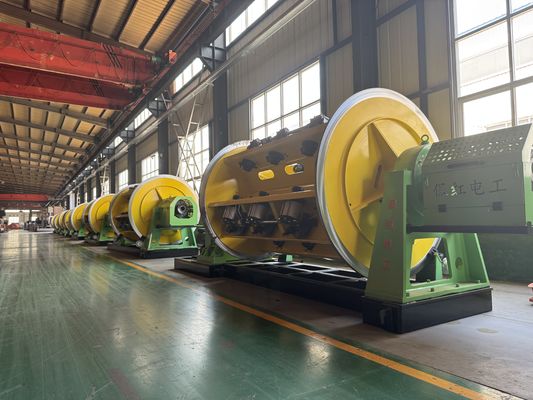

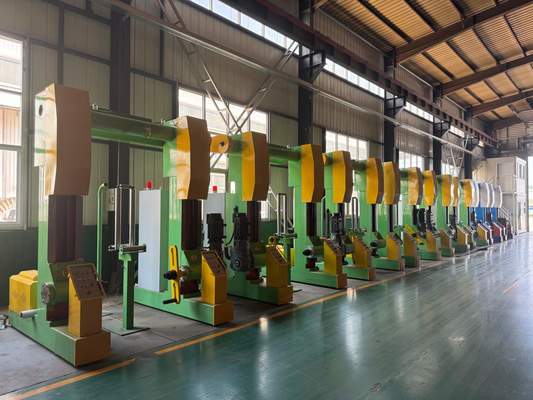

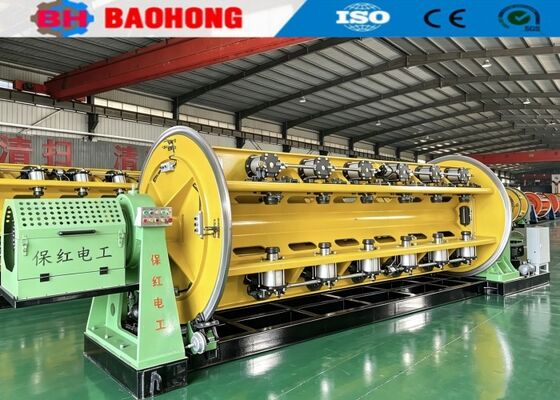

5. Fotoğraflar6. Paketleme fotoğrafı
7. Fabrika ve şirket tanıtımımız
Hejian Baohong Elektrik Makineleri A.Ş. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti, Hejian Şehri Ekonomik Kalkınma Bölgesi'nde yer almaktadır ve Kuzey Çin'deki en büyük profesyonel tel bükme makinesi ve kablolama makinesi üreticisidir.
2006 yılından bu yana, müşterilerimizin ilgi ve desteğine güvenerek, Baohong Makine, tel bükme makinesi ve kablolama makinesinin araştırma ve geliştirmesine kendini adamış ve büyük ilerleme kaydetmiştir. Şimdi, JLK rijit bükme makinesi serisinin üretimini Çin'de bir montaj hattı işlemine dönüştürebilen tek fabrika haline geldik ve ayrıca JGB Yay Atlama bükme hatlarını, CGB Yay Atlama tipi kablolama hatlarını ve CLY Yüksek Hızlı Beşik Tipi Kablolama hatlarını bağımsız olarak geliştirdik.
Şu anda, Hejian Baohong Elektrik Makineleri A.Ş., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketimizde 10 Ar-Ge personeli dahil olmak üzere 60 çalışan bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
