Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Tam otomatik akıllı coiler jlk-630/1+6+12+18+24 ayrı motor sürücü ile | Malzeme: | Bakır, Al tel ve Çelik teller |
|---|---|---|---|
| Kullanım: | Telli | Max. Maks. stranded conductor OD çok telli iletken dış çapı: | φ45 mm |
| Şekil: | Otomatik makine şekli | Maksimum Çekme Kuvveti: | 15t |
| Renk: | Müşteri Gereksinimi | Garanti: | 12 ay |
Tam Otomatik Akıllı Koiler JLK-630/1+6+12+18+24
1Uygulama
Bu makine esas olarak büyük kesim ve büyük uzunluklu çelik çekirdeği alüminyum ipli tel ve bakır, alüminyum ve
geri bükülme yapısı olmayan alüminyum alaşımlı iletkenler; aynı zamanda, yuvarlak, özel-
şekilli ve sektör şeklindeki iletken çekirdekleri.
2Ana teknik parametreler
| Model (Sıkı Stranding Makinesi) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| En fazla kanatlı iletken OD | φ15 mm | φ25 mm | φ45 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Bobbin Kafesleri | 75-560 mm | 75-560 mm | ||
| 18 Bobbin Kafesleri | 92-680 mm | |||
| 24 Bobbin Kafesleri | 108-790 mm | |||
| Dönüş hızı | 6 Bobbin Kafesleri | 258 r/min | 258 r/min | 258 r/min |
| 12 Bobbin Kafesleri | 236 r/min | 236 r/min | ||
| 18 Bobbin Kafesleri | 202 r/min | |||
| 24 Bobbin Kafesleri | 176 r/min | |||
| Kapstan | Kapstan Tekerlek Çapı | 1250 mm | 1600 mm | 2000 mm |
| Maksimum çekim gücü | 8 T | 10 T | 15 T | |
| Bobbin Boyutu | PND630 | PND630 | PND630 | |
| Merkezi Ödeme Bobbin | PND630 | PND630 | PND630 | |
| Alışkanlık Bobbin | 1800 mm | 2500 mm | 2500 mm | |
| En yüksek çıkış doğrusal hızı | 35m/dakikada | 40 m/min | 50 m/min | |
| Merkezi Yükseklik | 1000 mm | 1100 mm | 1100 mm | |
3- Ana. özellikleri
3.1 Tüm makine bağımsız motor tarafından çalıştırılır ve kafestenin ve kapstanın her bölümü ayrı bir kalıcı mıknatıs tarafından çalıştırılır.
Sinkronizasyon servo motoru. Kafes, geleneksel zemine kıyasla yapıyı basitleştiren özel bir vites kutusundan dönmek için tahrik edilir.
Çubuk bağlantısı tarafından tahrik edilen katı tip bir tel ve ekipman bakımını daha uygun hale getirir.
3.2 Tüm makinenin kontrolü Inovance serisi PLC'yi benimser ve çeşitli üretim süreci parametreleri dokunmatik ekran üzerinden ayarlanır.
Kafesin ve kapstanın her bölümü Jiangsu Zhima servo motor tarafından çalıştırılır ve motor sürücüsü bir frekans dönüştürücü cihazıdır.
iletim doğruluğu, iletim motoru bir ızgara kodlayıcı geri bildirim benimser ve tüm makine
Sinyal iletiminin doğruluğunu sağlamak. Gerçek üretimde, kullanıcılar kafesin her bölümünün pitch ve
İhtiyaç duyulan kablo özelliklerine göre dokunmatik ekranda üretim hattının hızı.
Parça, tüm makinenin senkronizasyonunu ve bükülmüş tel diliminin doğruluğunu sağlamak için PLC tarafından otomatik olarak hesaplanır ve
Elektronik kontrol sistemi gelişmiş teknolojiye, uygun çalışmaya ve
Güvenilir bir operasyon.
3.3 Nabız prensibi, tel kırılmasını tespit etmek için kullanılır ve telin her bölümündeki herhangi bir bobinin tel kırılma sinyalini doğru bir şekilde belirleyebilir.
dokunmatik ekrandaki görüntü aracılığıyla, operatör hızlı bir şekilde sorunu çözebilir ve bir sonraki başlangıcı başlatabilir
- Yukarı çık.
3.4 Makine, Inovance programlanabilir denetleyicisini ve alan otobüsünü kullanır.
Makine, AC motorunun çalışmasını ve çalışmasını kontrol etmek için bir frekans dönüştürücü kullanır.
Elektronik kontrol sistemi teknolojik olarak gelişmiş, kullanımı kolay ve güvenilir bir işletim sistemidir.
3.5 Bu yapının mekanik ve elektrik kontrolü, şu anda en gelişmiş tam otomatik bobin yükleme ve boşaltma işlemini benimsiyor.
Çin, bobin yükleme ve boşaltma iş verimliliğini büyük ölçüde iyileştirir!
4Ana bileşenler
4.1 Φ630 Ödeme standı
4.2 #tip kablo rehberlik basamağı
4.3 6B, 12B, 18B, 24B dalgıç.
4.4 Tel montajı ve sıkıştırma cihazı
4.5 Yatay sayaç sayacı ((Mekanik, Elektronik)
4.6 Φ 2000 güçlü çift kapstan
4.7 Üstüne monte Φ2500 Gantry tipi alım ve ödeme dayanığı
4.8 Elektrikli kontrol sistemi
4.9 Güvenlik koruma sistemi
4.10 Yan tarafa monte edilmiş yatay sarmal yükleme sistemi

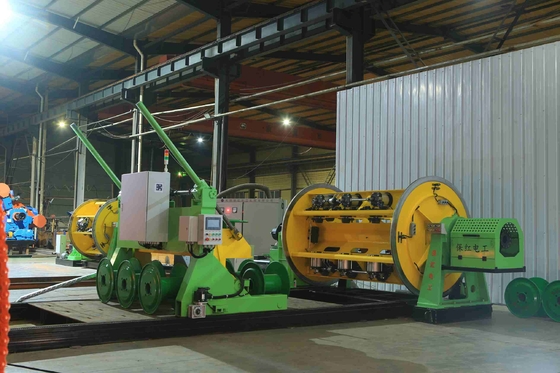

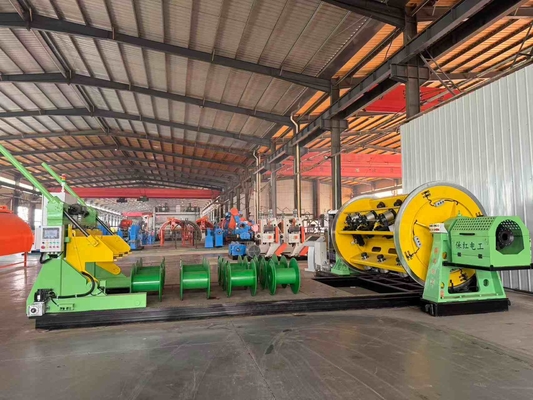

5.Fotoğraflar
6- Fotoğrafları paketle.
7Fabrikamız ve şirketimizin tanıtımı.
Hebei Baohong Electrical Machinery Co., Ltd. 1 Ağustos 2006 tarihinde kurulmuştur.
Peking, Tianjin ve Shijiazhuang'ın üçgen merkezinde yer alan şirket, uygun ulaşım ve bol miktarda demir ve çelikten yararlanmaktadır.
18 yıllık bir gelişimden sonra, yeteneklere tam olarak güvenerek, yeni ve yeni ürünler üretmeye başladı.
avantajları ve teknik gücü ile, şirket sürekli yeni teknolojileri ve süreçleri araştırıyor ve geliştiriyor.
gelişmiş üretim teknolojisi, güçlü üretim kapasitesine sahip kapsamlı bir ekonomik birim haline gelmek ve
Tüm ülkeyi ve yurtdışını kapsayan satış ağları.
Şirket, 12 mekanik ve elektrik mühendisi de dahil olmak üzere 100'den fazla çalışanı olan 30.000 metrekarelik bir fabrika alanını kapsamaktadır.
ve işleme ekipmanlarının toplamı 60 milyon yuan'dan fazla.
araştırma, geliştirme ve süreçlerin iyileştirilmesi, şirket JLK kafes üreten Çin'de tek üreticisi haline geldi
Bir montaj hattındaki seri birimleri.
