| Makine adı: | Rijit Bükme Makinesi | Başvuru: | karaya oturma |
|---|---|---|---|
| Büküm malzemeleri: | Çelik/Cu/Al | Makine Durumu: | Yeni |
| Avantaj: | DOĞRUDAN ÜRETİCİ | Gerilim: | 380V, 50Hz, 3 fazlı/özelleştirilmiş |
| OEM VEYA DEĞİL: | Oem | Makine rengi: | İsteğe bağlı |
| Vurgulamak: | sert çerçeve süzgeç,tel kablo sarıcı |
||
630/12+18+24 Sert Bükme Makinesi, Tel Kablo Yapma Makinesi
1. Sert Büküm Makinesi Kullanımı
Sert büküm makinesi, yuvarlak veya sektör iletkenlerin bükülmesi ve sıkıştırılmasının yanı sıra bölünmüş iletkenlerin önceden sarılması için kullanılır. Örneğin AAC, AAAC, ACSR, 15 m2'den 1500 m2'ye kadar bakır iletken, alüminyum ve bakır iletken. Aynı zamanda çelik tel zırh katmanları üretmek için de kullanılır.
Büyük bükme makinesi, çelik levhayı çerçeve yapısına bükmek için kullanılır. Dört çerçeve yapısı daireyi eşit olarak paylaşıyor ve her iki taraftaki büyük disklerle birbirine kaynak yapılıyor. Ayrıca tüm yapılar kalın duvarlı borunun merkezine kaynaklanmıştır. Bütün yapı güçlü ve güzel.
Daha sonra tüm yapı büyük yatay torna tezgahında işlenecek. Bu yatay torna tezgahı, bir ucu diğer tarafa değiştirmeden her parçayı tek adımda işleyecek kadar büyüktür. Bu işlem tüm yapının eşmerkezliliğini koruyacak, her iki uçtaki rulmanların servis ömrünü uzatacaktır.
Bu çift kolonlu dikey torna, beşik tipi döşeme makinesi için büyük diski ve büküm makinesinin ırgatını döndürmek için kullanılır. Bu makine, kabloyu korumak ve aynı kaldırma kuvvetini korumak için olukları döndürebilir ve parlatabilir.
2. Teknik Parametreler
|
Model (Sert Büküm Makinası)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Maksimum çok telli iletken OD
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Büküm Aralığı | 6 Bobin Büküm Kafesi | 40-719mm | 51-896mm | 54-963mm |
| 12 Bobin Büküm Kafesi | 40-719mm | 51-896 mm | 54-963mm | |
| 18 Bobin Büküm Kafesi | 44-793mm | 63-1056mm | 57-1012mm | |
| 24 Bobin Büküm Kafesi | 51-924mm | 71-1246mm | 66-1190mm | |
| 30'luk Bobin Büküm Kafesi | 57-1028mm | 87-1553mm | 79-1403mm | |
| Dönme Hızı | 6 Bobin Büküm Kafesi | 230,6 dev/dak | 180,1 dev/dak | 150,6 dev/dak |
| 12’li Bobin Büküm Kafesi | 230,6 dev/dak | 180,1 dev/dak | 150,6 dev/dak | |
| 18 Bobin Büküm Kafesi | 208,5 dev/dak | 155 dev/dak | 142,6 dev/dak | |
| 24 Bobin Büküm Kafesi | 179 dev/dak | 130,1 dev/dak | 122,3 dev/dak | |
| 30'luk Bobin Büküm Kafesi | 161,8 dev/dak | 115,9 dev/dak | 102,7 dev/dak | |
| Kaptan | Kaptan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 30 Ton | 30 Ton | 40 Ton | |
| Ön Spiral Cihaz | Saha | 500-2500mm | 500-2500mm | 500-2500mm |
|
Motor Gücü
|
90-180KW | 110-180KW | 130-180KW | |
|
Bobin Boyutu
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Merkezi Kazanç Bobini
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Alma Bobini
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Maksimum Çekme Doğrusal Hızı
|
69 m/dak | 69 m/dak | 62 m/dak | |
|
Merkezi Yükseklik
|
1000 mm | 1100mm | 1100mm | |

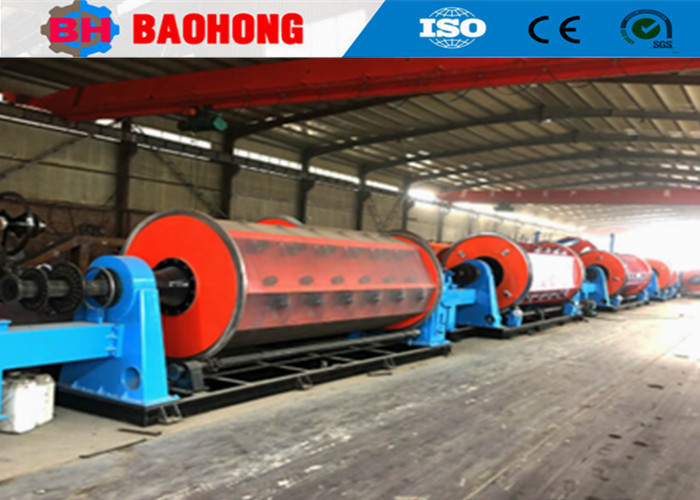

3. Fotoğraflar
4. Ambalaj fotoğrafları
5. Fabrikamız ve şirket tanıtımımız
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz, Hebei Eyaleti, Hejian Şehri Ekonomik Kalkınma Bölgesi'nde bulunmaktadır ve Kuzey Çin'deki tel bükme makinesi ve döşeme makinesi için en büyük profesyonel üreticidir.
Baohong Machinery, 2006 yılından bu yana müşterilerimizin özen ve desteğine güvenerek tel bükme makinesi ve döşeme makinesinin araştırma ve geliştirmesine kendini adamıştır ve büyük gelişme kaydetmiştir. Artık JLK sert büküm makinesi serisinin üretimini Çin'de bir montaj hattı işlemesi olarak geliştirebilen tek fabrika haline geldik ve ayrıca bağımsız olarak JGB Bow atlamalı büküm hatlarını, CGB Bow atlamalı kablolama hatlarını ve CLY Yüksek hızlı Beşik tipi Döşeme hatlarını da geliştirdik.
Şimdi, Hejian Baohong Electrical Machinery Co., Ltd., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsıyor. Firmamızın 10 Ar-Ge personeli dahil 60 çalışanı bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Örgü Makinesi Üreticilerinden biri haline gelmiştir.
