Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | Rijit Çerçeve Tipi Kablo Tel Büküm | Kullanımı: | tel bükme |
|---|---|---|---|
| Şekli: | Otomatik makine şekli | Malzeme: | Bakır, alüminyum, çelik vb. |
| Bükme Sahası: | 500-2500mm | tek bakır telin çapı: | φ1,5-5 mm |
| Maksimum Çekme Kuvveti: | 40 ton | Makine Rengi: | Müşteri isteği |
| Vurgulamak: | Sert Çerçeve Bobin Yapma Makinesi,Güç Kablosu Bobin Yapma Makinesi,Tel Bükme Bobin Yapma Makinesi |
||
Güç Kablosu Tel Yapım Makinesi
2.1 Ön bükme ve sıkıştırma cihazı 3 set
2.2 12 &18,24 satırlık kafes her birinde 1 set
2.3 Sıkıştırma ve Montaj matris tutucusu 1 set
2.4 Konsantrik bant makinesi 1 set
2.5 metre sayacı 1 set
2.6 Güçlü çift çekim kapstan 1 set
2.7 Sütun tipi geçiş standı ile alım 1 set
2.8 Şanzıman ocağı 1 set
2.9 Elektrikli kontrol dolabı (asıl dolab ve kontrol dolabı) her biri 1 set
2.10 Güvenlik koruma sistemi 1 set
3. Özellikleri
3.1 Gerginlik bobininin yüzeyi, gerginliğin dengelenmesini ve dengelenmesini sağlayabilen bir taraflandırmayı benimser.
3.2 Her kafes koşu düğmesi ve acil durma düğmesi ile donatılmıştır.
3.3 Hidrolik zemin tipi kullanan bobin grup yükleme. Yan araba yükleyicileri de isteğe bağlıdır.
3.4 Ağır sıkıştırma yükleri için uygun eğimli tasarımlı çift tekerlekli kapstan.
3.5 Her kafeste bir hidrolik yan aşağı yükleme cihazı bulunur.
3.6 PLC ile donatılmış, isteğe bağlı.
4. Teknik parametreler
|
Model (Sıkı Stranding Makinesi)
|
JLK-500 | JLK-630 | JLK-710/720 | |
|
Tek telin çapı |
Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
En fazla kanatlı iletken OD
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum çekim gücü | 30 T | 30 T | 40 T | |
| Spiral öncesi cihaz | Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Motor Gücü
|
90-180 KW | 110-180 KW | 130-180 KW | |
|
Bobbin Boyutu
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Merkezi Ödeme Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Alışkanlık Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
En yüksek çıkış doğrusal hızı
|
69 m/min | 69 m/min | 62 m/min | |
|
Merkezi Yükseklik
|
1000 mm | 1100 mm | 1100 mm | |

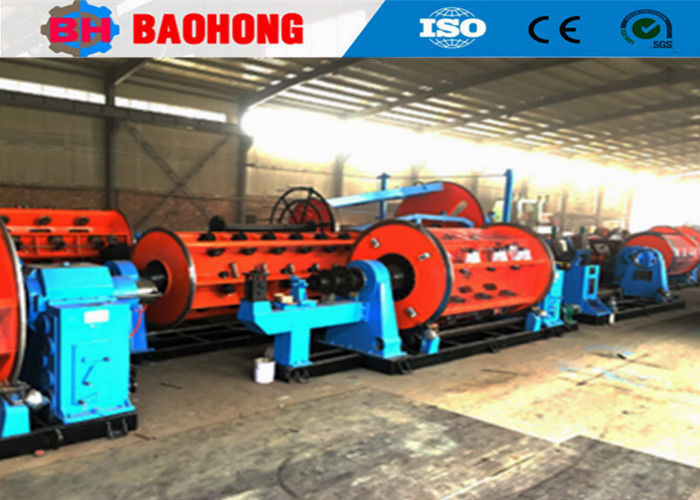

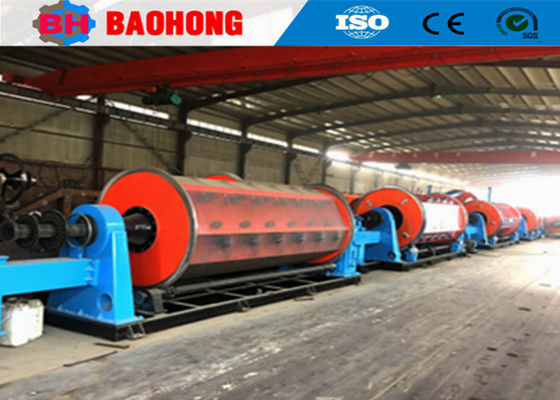

5. Fotoğraflar
6- Fotoğrafları paketle.
7Fabrikamız ve şirketimizin tanıtımı.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
