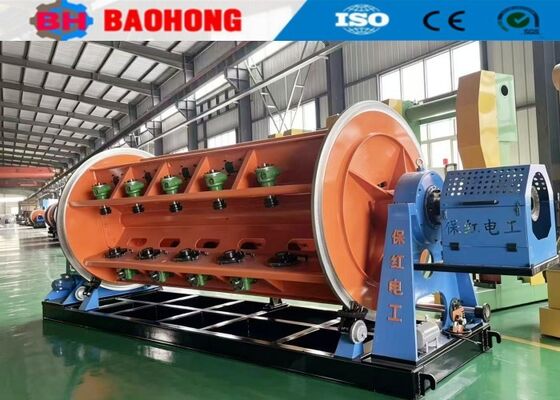

Havai İletim Hatları ve ACSR için JLK Yüksek Hızlı Sert Çerçeve Bükme Makinesi

1.Sıkı Stranding Makinesi Özellikleri

1.1 Geri bükülmeyen tasarım: Bakır tellerin, yuvarlak alüminyum tellerin, önceden bükülmüş sektör iletkenlerinin ve çelik tellerin zırhlandırılması için tasarlanmıştır.

1Esnek yükleme seçenekleri: Yan yükleme ve ön otomatik yükleme mekanizmaları, müşteri sitesi düzenine ve özel gereksinimlerine göre özelleştirilebilir.

1.3 Kesin Gerginlik Kontrolü: Tüm üretim boyunca tutarlı ve güvenilir gerginliği korumak için aerodinamik direnç ve elektromanyetik frenlerle donatılmıştır.

1.4 Bağımsız Motor Sürüşü: Her kafesin elektrikli senkronizasyona sahip bağımsız bir motor tarafından çalıştırıldığı bir zemin asansörü iletim yapısına sahiptir.

1.5 Gelişmiş HMI + PLC Kontrolü: Stranding pitch ve yönü, otomatik gerginlik telafi,ve çekme kapstan ve alma ünitesi ile sorunsuz hız senkronizasyonu.

1.6 Kapsamlı Güvenlik Korumaları: Dahili güvenlik özellikleri arasında kablo kırılması koruması ve aşırı gerilim koruması bulunur.

2.1Ø 500-630 merkezi ödeme standı 1 set

2.26B, 12B, 18B, 24B Sert teller her biri 1 set.

2.3 4 set sıkıştırma kablo bileşeni

2.4 metre sayıcısı 1 set

2.5Ø2000 çifte girişim kapstan 1 set

2.6Ø2500 geçitli alıcı basamağı 1 set

2.7Gönderim sistemi 1set

2.8Elektrik kontrol sistemi 1set

2.9Güvenlik koruma cihazı (sürük-çek güvenlik kapağı) 1 set

2.10 Toprağı koruma kapağı 1 set

2.11 Rulo yükleme yayıcı 1 set

2.12 Pnömatik anahtar 1 set

3. Özellikleri

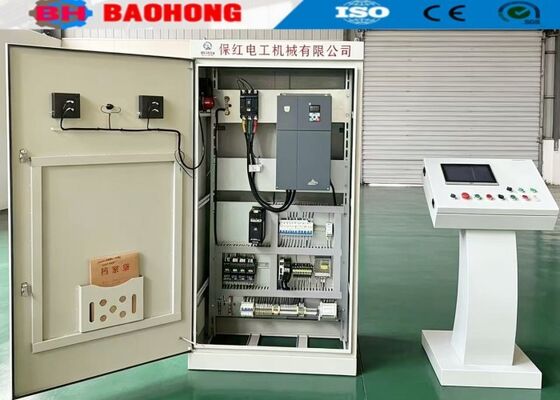

3.1Makine insan-makine arayüzü ile donatılmıştır ve tüm çalışma parametreleri gerçek zamanlı olarak görüntülenebilir ve ayarlanabilir, bu da sezgisel ve kullanışlıdır.

3.2Her bir telin gerçek dönme hızı, kapstan doğrusal hızı ve diğer çalışma parametreleri görsel olarak görüntülenebilir.

3.3Sayıcı tekerleği, sayıcının durması için ayarlanması için ana kontrol dolabına bağlanır.

3.4 Bağlantıyı kesme alarm sinyali, iletim kablosunun karışıklığı veya arızalanmasını etkili bir şekilde önlemek için kablosuz olarak iletilir.

3.5 İşlem için uygun ve şekli güzel olan dolap tipi dokunmatik ekran işletim masasını kullanın.

4. Teknik parametreler

4.1Türlü tek tel çapı

Bakır tel Φ1,5 Φ5,0 mm

Alüminyum tel Φ1.8 Φ5.0mm

4.2Max. Stranding OD Φ45mm
4.3Açıklama atışı

6B 50-720 mm

12B 77-866mm

18B 99-998 mm

24B 110-1118mm

4.4Dönme hızı

6B 330r/min

12B 308r/min

18B 275 r/min

24B 252r/min

4.5Max.capstan doğrusal hız 85.45m/min
4.6Kapstan tekerleğinin çapı Ø2000mm
4.7 Kafesli rulo PND500
4.8Merkezi ödeme bobini boyutu PN100 ̇ PN1600
4.9PN1600'den PN2500'e kadar bir rulo alın
4.10 Ana motor gücü 75kW ((Dönüştürücü ile AC motor)

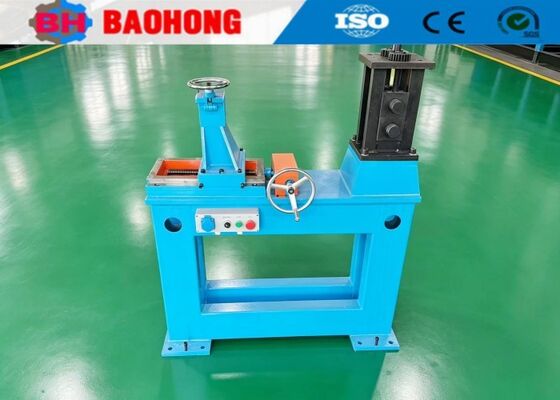

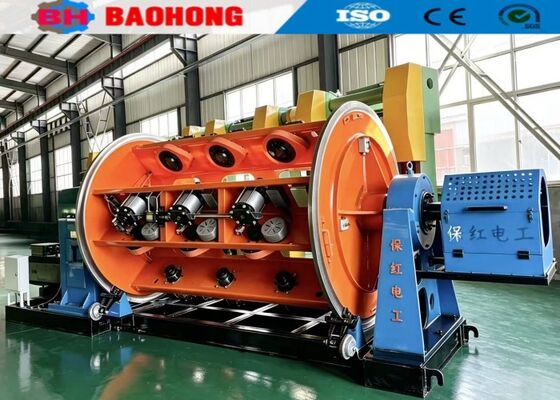

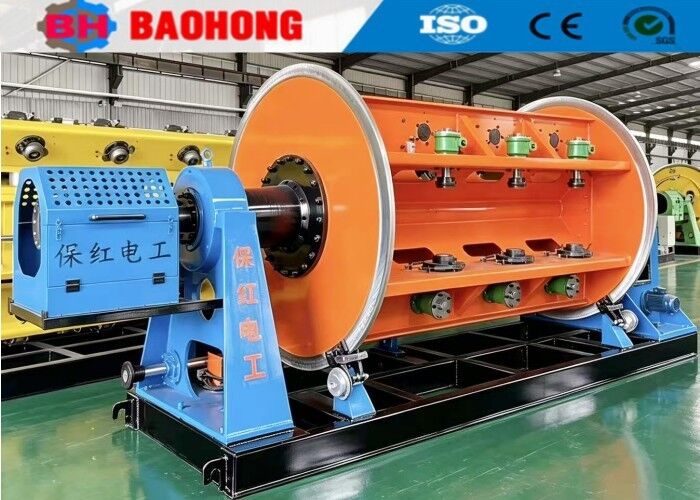

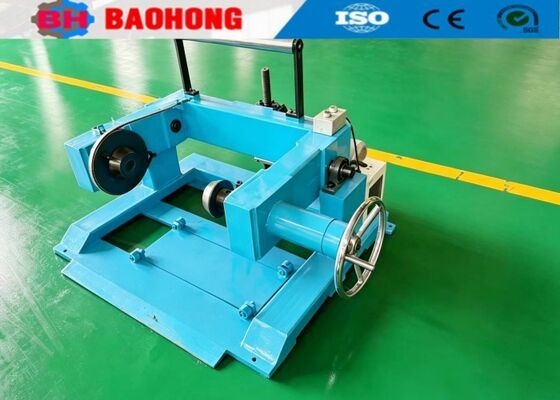

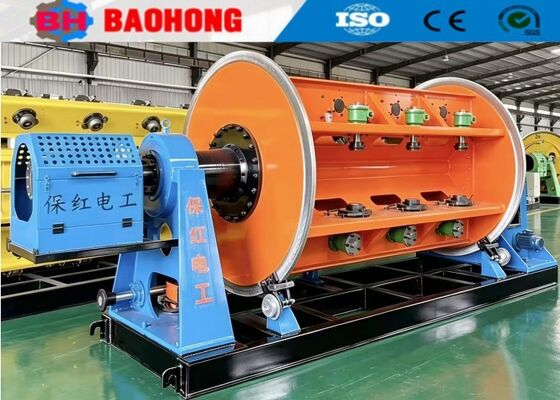

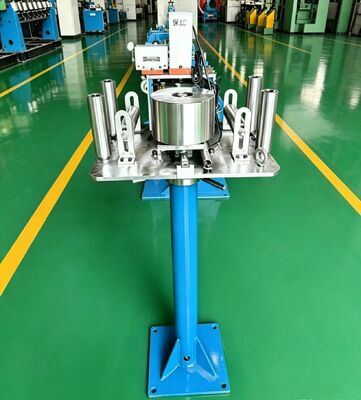

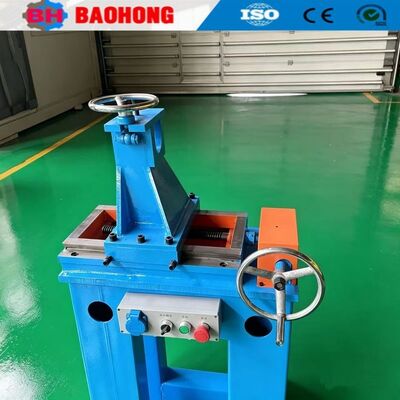

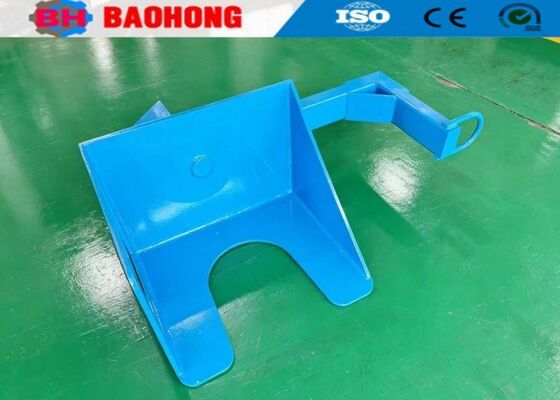

5. Fotoğraflar

6- Paket fotoğrafı.

7Fabrikamız ve şirketimizin tanıtımı.

Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..

2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.

Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde.VeÇin'deki en önemli Stranding Makinesi Üreticilerinden biri haline geldi.
