Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Makine adı: | Rijit Tip Bükme Makinesi | Tip: | JLK-500,JLK-630,JLK-710/720 |
|---|---|---|---|
| Başvuru: | karaya oturma | Malzeme: | Bakır, alüminyum, çelik vb. |
| Büküm Aralığı: | Kademesiz, ayarlanabilir | GTİP Kodu: | 8479400000 |
| Garanti Süresi: | 1 Yıl | Ekipman Rengi: | Özelleştirilmiş |
| Vurgulamak: | sert çerçeve strander,sert çerçeve stranding makinesi |
||
500/630/710 Bakır Tel ve Kablo İçin Rijit Tip Büküm Makinesi
1. Uygulama
Makine, bakır veya alüminyum sektör veya yuvarlak iletkenlerin büküm ve sıkıştırılması, ayrıca ön spiral sektör iletken vb. için kullanılır.Örneğin, AAC, AAAC, ACSR, 15 sqmm'den 1500 sqmm'ye kadar bakır iletken, alüminyum ve bakır iletken. Çelik tel zırh katmanları üretmek için de kullanılır.
2. Ana bileşen
2.1 Bobin sarıcı 1 takım
2.2 Rijit büküm makinesi her makara 1 takım
2.3 Sıkıştırma ve Montaj kalıp tutucu 1 takım
2.4 Eş merkezli bantlama makinesi 1 takım
2.5 Metre sayacı 1 takım
2.6 Çekici 1 takım
2.7 Yönlendirici standı 1 takım
2.8 Kolon tipi sarıcı 1 takım
2.9 Elektrik kontrol kabini (ana kabin ve işletme kabini) her biri 1 takım
3. Özellikler
3.1 Bu kafes tipi tel büküm makinesini müşterinin gereksinimlerine göre özelleştiriyoruz.
3.2 Tüm yapı büyük bir yatay torna tezgahında işlenecektir.
3.3 Verimli ve hızlı. Kafesin maksimum hızı 253 RPM'dir. Maksimum hat hızı 62,3 m/dak.
3.4 Eğimli tasarımlı çift tekerlekli çekiciler, ağır sıkıştırma yükleri için uygundur.
3.5 Kafes disk tipi pnömatik fren.
3.6 PLC (Opsiyonel).
4. Teknik Parametreler
| Model (Rijit Büküm Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
| Tek tel çapı | Bakır | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Maksimum bükülmüş iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Büküm Adımı | 6 Bobinli Büküm Kafesi | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobinli Büküm Kafesi | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobinli Büküm Kafesi | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobinli Büküm Kafesi | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobinli Büküm Kafesi | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş Hızı | 6 Bobinli Büküm Kafesi | 230.6 dev/dak | 180.1 dev/dak | 150.6 dev/dak |
| 12 Bobinli Büküm Kafesi | 230.6 dev/dak | 180.1 dev/dak | 150.6 dev/dak | |
| 18 Bobinli Büküm Kafesi | 208.5 dev/dak | 155 dev/dak | 142.6 dev/dak | |
| 24 Bobinli Büküm Kafesi | 179 dev/dak | 130.1 dev/dak | 122.3 dev/dak | |
| 30 Bobinli Büküm Kafesi | 161.8 dev/dak | 115.9 dev/dak | 102.7 dev/dak | |
| Çekici | Çekici Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 30 T | 30 T | 40 T | |
| Ön Spiral Cihazı | Adım | 500-2500mm | 500-2500mm | 500-2500mm |
| Motor Gücü | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobinler | 500*375*127 | 630*475*127 | 710*530*127 | |
| Merkez Bobin Sarıcı | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Sarıcı Bobin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksimum Çekme Doğrusal Hızı | 69 m/dak | 69 m/dak | 62 m/dak | |
| Merkez Yüksekliği | 1000 mm | 1100 mm | 1100 mm | |

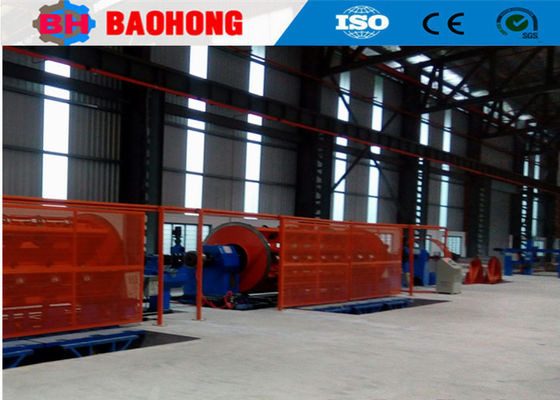

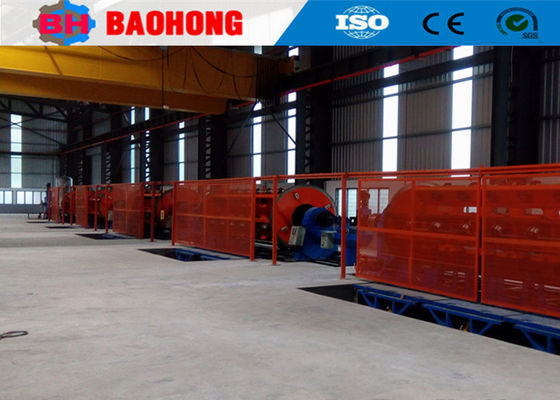

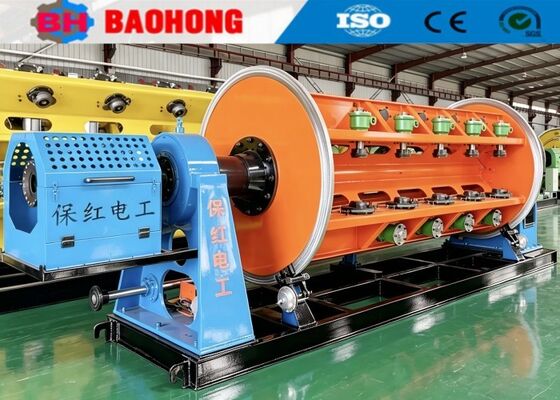

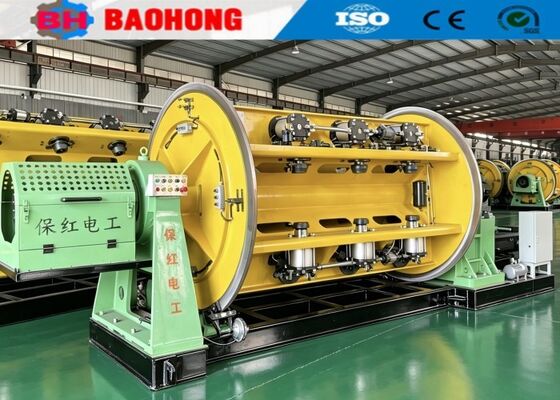

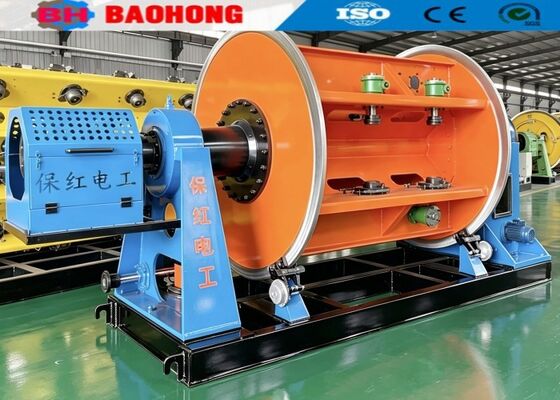

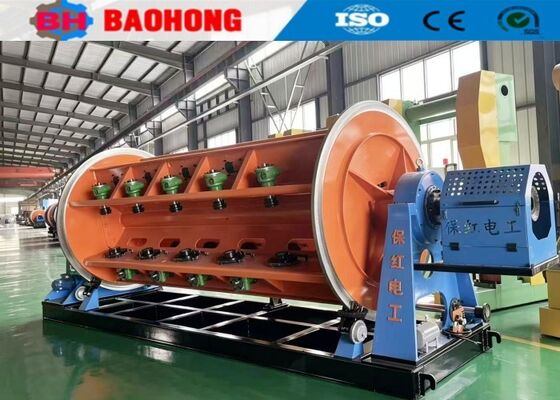

5. Fotoğraflar
6. Paketleme fotoğrafı
7. Fabrika ve şirket tanıtımımız
Hejian Baohong Elektrik Makineleri A.Ş. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti, Hejian Şehri Ekonomik Kalkınma Bölgesi'nde yer almaktadır ve Kuzey Çin'deki en büyük profesyonel tel büküm ve katlama makinesi üreticisidir.
2006 yılından bu yana, müşterilerimizin ilgi ve desteğine dayanarak, Baohong Machinery tel büküm ve katlama makinesinin araştırma ve geliştirmesine kendini adamış ve büyük ilerleme kaydetmiştir. Şimdi Çin'de JLK rijit büküm makinesi serisinin montaj hattı işlemine geliştirilmesini sağlayabilen tek fabrika haline geldik ve ayrıca JGB Yay atlama büküm hatlarını, CGB Yay atlama tipi kablolama hatlarını ve CLY Yüksek hızlı Cradle tipi Katlama hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Elektrik Makineleri A.Ş. 10.000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketin 10 Ar-Ge personeli dahil 60 çalışanı bulunmaktadır. Yıllık 10 milyon doların üzerinde üretim ile şirket, Çin'deki en önemli büküm üreticilerinden biri haline gelmiştir.
