Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Makine adı: | Bakır Tel İletken Bükme Makinesi | Model numarası: | JLK-500,JLK-630,JLK-710/720 |
|---|---|---|---|
| Başvuru: | Telli | Malzeme: | Bakır, alüminyum, çelik vb. |
| Bükme Sahası: | Kademesiz, ayarlanabilir | Hs Kodu: | 8479400000 |
| Garanti süresi: | 1 Yıl | Makine Rengi: | istek olarak |
| Vurgulamak: | Yüksek Hızlı Sert Bükme Makinesi,bakır tel sert kanatlama makinesi,1+6+12 Sert Çubuklama Makinesi |
||

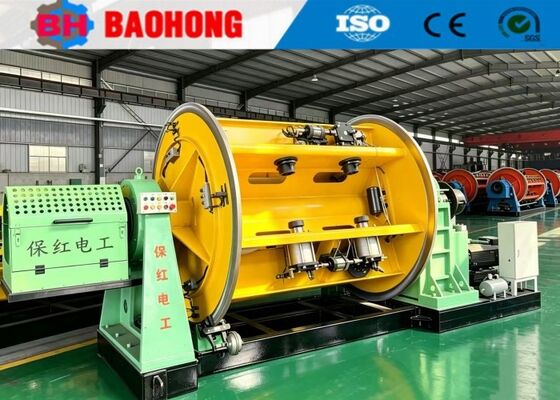

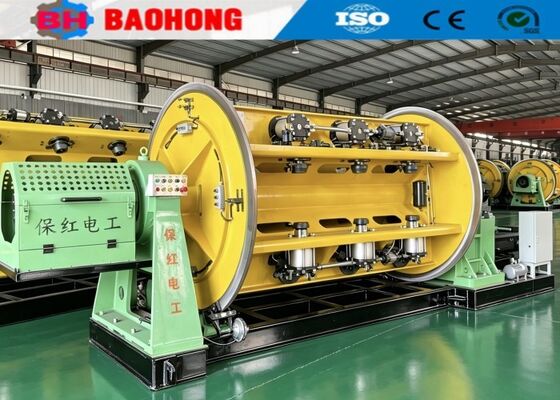

Yüksek Hızlı Rijit 1+6+12 Bakır Tel İletken Bükme Makinesi
1. Uygulama
Makine, bakır veya alüminyum sektör veya yuvarlak iletkenlerin bükülmesi ve sıkıştırılması, ayrıca ön spiral sektör iletken vb. için kullanılır.Örneğin, AAC, AAAC, ACSR, 15 sqmm'den 1500 sqmm'ye kadar bakır ve alüminyum iletken. Ayrıca çelik tel zırh katmanları üretmek için de kullanılır.
2. Ana bileşen
2.1 Bobin Açma 1 set
2.2 Rijit Bükücü her makara 1 set
2.3 Sıkıştırma ve Montaj kalıp tutucu 1 set
2.4 Eşmerkezli bantlama makinesi 1 set
2.5 Metre sayacı 1 set
2.6 Çekici 1 set
2.7 Yönlendirme standı 1 set
2.8 Kolon tipi sarıcı 1 set
2.9 Elektrik kontrol kabini (ana kabin ve işletme kabini) her biri 1 set
3. Özellikler
3.1 Bu kafes tipi bükme makinesini müşterilerin gereksinimlerine göre özelleştiriyoruz.
3.2 Tüm yapı büyük yatay torna tezgahında işlenecektir.
3.3 Yüksek verimlilik ve hız. Kafes maksimum hızı 253 RPM. Maksimum hat hızı 62,3 m / dak.
3.4 Ağır sıkıştırma yükleri için uygun eğimli tasarımlı çift tekerlekli çekici.
3.5 Kafes için disk tipi Pnömatik fren.
3.6 PLC donanımlı, isteğe bağlı.
4. Teknik Parametreler
| Model (Rijit Bükme Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
| Tek tel çapı | Bakır | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| Maksimum bükülmüş iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Bükme Adımı | 6 Bobinli Bükme Kafesi | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobinli Bükme Kafesi | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobinli Bükme Kafesi | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobinli Bükme Kafesi | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobinli Bükme Kafesi | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş Hızı | 6 Bobinli Bükme Kafesi | 230.6 dev/dak | 180.1 dev/dak | 150.6 dev/dak |
| 12 Bobinli Bükme Kafesi | 230.6 dev/dak | 180.1 dev/dak | 150.6 dev/dak | |
| 18 Bobinli Bükme Kafesi | 208.5 dev/dak | 155 dev/dak | 142.6 dev/dak | |
| 24 Bobinli Bükme Kafesi | 179 dev/dak | 130.1 dev/dak | 122.3 dev/dak | |
| 30 Bobinli Bükme Kafesi | 161.8 dev/dak | 115.9 dev/dak | 102.7 dev/dak | |
| Çekici | Çekici Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 30 T | 30 T | 40 T | |
| Ön Spiral Cihazı | Adım | 500-2500mm | 500-2500mm | 500-2500mm |
| Motor Gücü | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobin Boyutu | 500*375*127 | 630*475*127 | 710*530*127 | |
| Merkezi Bobin Açma | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Sarıcı Bobini | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksimum Çekme Doğrusal Hızı | 69 m/dak | 69 m/dak | 62 m/dak | |
| Merkez Yüksekliği | 1000 mm | 1100 mm | 1100 mm | |

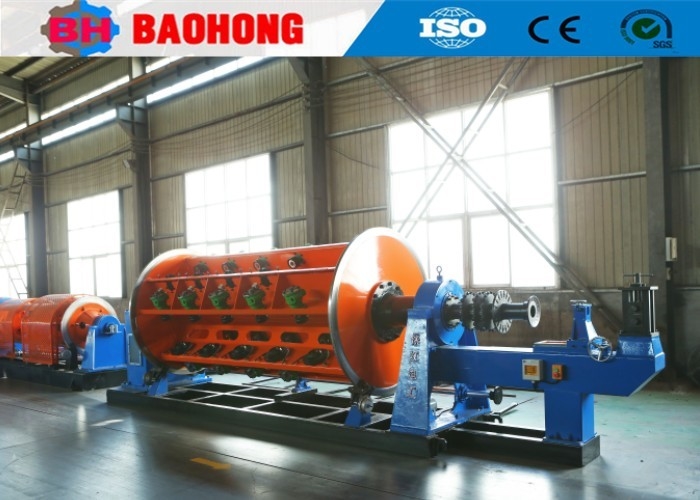

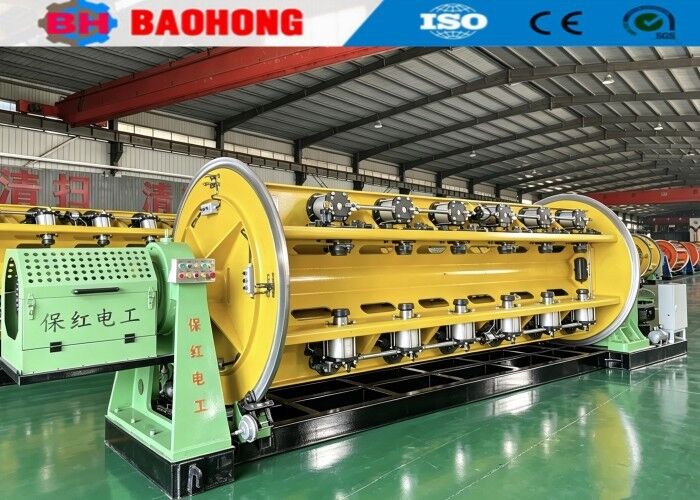

5. Fotoğraflar
6. Paketleme fotoğrafı
7. Fabrika ve şirket tanıtımımız
Hejian Baohong Elektrik Makineleri Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz, Hejian Şehri, Hebei Eyaleti'nin Ekonomik Kalkınma Bölgesi'nde yer almaktadır ve Kuzey Çin'deki en büyük profesyonel tel bükme makinesi ve kablolama makinesi üreticisidir.
2006'dan beri, müşterilerimizin ilgi ve desteğine güvenerek, Baohong Machinery tel bükme makinesi ve kablolama makinesinin araştırma ve geliştirmesine kendini adamış ve büyük ilerleme kaydetmiştir. Şimdi, Çin'de JLK rijit bükme makinesi serisinin üretimini bir montaj hattı işlemine dönüştürebilen tek fabrika haline geldik ve ayrıca JGB Yay atlama bükme hatlarını, CGB Yay atlama tipi kablolama hatlarını ve CLY Yüksek hızlı Cradle tipi Kablolama hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Elektrik Makineleri Co., Ltd., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketimizde 10 Ar-Ge personeli dahil 60 çalışan bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
