Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ekipman adı: | Alüminyum tel ipi ekipmanı - sert çerçeve tasarımı | Malzeme: | Bakır, alüminyum, çelik vb. |
|---|---|---|---|
| Başvuru: | karaya oturma | makara boyutları: | 500.630 vb. |
| Ekipman Rengi: | özelleştirilmiş | Garanti Süresi: | 1 Yıl |
| Vurgulamak: | aluminium wire stranding machine,rigid frame stranding equipment,rigid stranding machine with warranty |
||
Alüminyum Tel Bükme Ekipmanları – Rijit Şasi Tasarımı
1. Uygulama
Bu makine, ağırlıklı olarak büyük kesitli ve uzun ömürlü çelik özlü alüminyum tellerinin (ACSR) ve alüminyum alaşımlı iletkenlerin burulmasız bükülmesi için kullanılır. Yuvarlak, özel şekilli ve sektör şekilli çekirdekli bakır iletkenlerin burulmasız bükülmesi ve sıkıştırılması için de uygulanabilir.
2. Ana bileşen
2.1 Φ630 Boşaltma standı 1 set
2.2 #tip tel yönlendirme standı 1 set
2.3 6B, 12B bükme makinesi 2 set
2.4 Tel montaj kalıbı ve sıkıştırma cihazı 2 set
2.5 Metre sayacı (Mekanik, Elektronik) 1 set
2.6 Φ 1600 güçlü çift kapstan 1 set
2.7 Φ 1800 kolon tipi sarıcı (traversli) 1 set
2.8 Elektrik kontrol sistemi 1 set
2.9 Manuel kayar koruyucu kapak
3. Özellikler
3.1 Tüm makine bağımsız motor tarafından tahrik edilir ve kafesin her bölümü ile kapstan ayrı bir kalıcı mıknatıslı senkron servo motor tarafından tahrik edilir. Geleneksel yer şaftı bağlantılı tahrikli rijit tip bükme makinesine kıyasla yapıyı basitleştiren ve ekipman bakımını daha uygun hale getiren özel bir dişli kutusu aracılığıyla kafes döndürülür.
3.2 Tüm makinenin kontrolü Inovance serisi PLC'yi benimser ve çeşitli üretim süreci parametreleri dokunmatik ekran aracılığıyla ayarlanır. Kafesin ve kapstanın her bölümü bir Jiangsu Zhima servo motor tarafından tahrik edilir ve motor sürücüsü bir frekans dönüştürücü cihazıdır. İletim doğruluğunu sağlamak için, iletim motoru bir ızgara enkoder geri beslemesi benimser ve tüm makine sinyal iletim doğruluğunu sağlamak için bir veri yolu iletişim yöntemi benimser. Gerçek üretimde, kullanıcılar gerekli kablo spesifikasyonlarına göre her kafes bölümünün hatve ve üretim hattı hızı gibi proses parametrelerini dokunmatik ekrandan ayarlar. Başlatma sırasında, tüm makinenin senkronizasyonunu ve bükülmüş tel hatvesinin doğruluğunu sağlamak ve tüm makinenin kademesiz hız düzenlemesini elde etmek için her iletim parçasının hızı PLC tarafından otomatik olarak hesaplanır. Elektronik kontrol sistemi gelişmiş teknolojiye, kullanışlı çalışmaya ve güvenilir çalışmaya sahiptir.
3.3 Tel kopmasını tespit etmek için darbe prensibi kullanılır, bu da kafesin her bölümündeki herhangi bir makaranın tel kopma sinyalini doğru bir şekilde belirleyebilir ve tespit doğruluğunu sağlar. Dokunmatik ekrandaki görüntüleme sayesinde operatör sorunu hızlı bir şekilde çözebilir ve bir sonraki başlatmayı yapabilir.
3.4 Makine, tüm makinenin çalışma durumunu birleşik komutlandırmak ve koordine etmek için Inovance programlanabilir denetleyici ve saha veri yolunu kullanır ve AC motorun başlatılmasını ve çalışmasını kontrol etmek için bir frekans dönüştürücü kullanır. Inovance dokunmatik ekran, çeşitli proses parametrelerini ayarlamak ve görüntülemek için kullanılır. Elektronik kontrol sistemi teknolojik olarak gelişmiş, kullanımı kolay ve güvenilir bir çalışmaya sahiptir.
4..Ana teknik parametreler
| Model (Rijit Bükme Makinesi) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Tek tel çapı | Bakır | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maksimum bükülmüş iletken OD | φ15 mm | φ25 mm | φ45 mm | |
| Bükme Hatvesi | 6 Makara Bükme Kafesi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Makara Bükme Kafesi | 75-560 mm | 75-560 mm | ||
| 18 Makara Bükme Kafesi | 92-680 mm | |||
| 24 Makara Bükme Kafesi | 108-790 mm | |||
| Dönüş Hızı | 6 Makara Bükme Kafesi | 258 dev/dak | 258 dev/dak | 258 dev/dak |
| 12 Makara Bükme Kafesi | 236 dev/dak | 236 dev/dak | ||
| 18 Makara Bükme Kafesi | 202 dev/dak | |||
| 24 Makara Bükme Kafesi | 176 dev/dak | |||
| Kapstan | Kapstan Tekerlek Çapı | 1250 mm | 1600 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 8 T | 10 T | 15 T | |
| Makara | PND630 | PND630 | PND630 | |
| Merkez Boşaltma Makarası | PND630 | PND630 | PND630 | |
| Sarıcı Makara | 1800mm | 2500mm | 2500mm | |
| Maksimum Çekme Doğrusal Hızı | 35m/dak | 40 m/dak | 50 m/dak | |
|
Merkez Yüksekliği |
1000 mm | 1000 mm | 1000 mm |
|

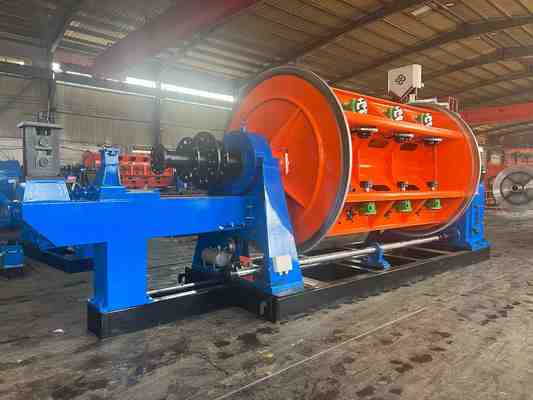

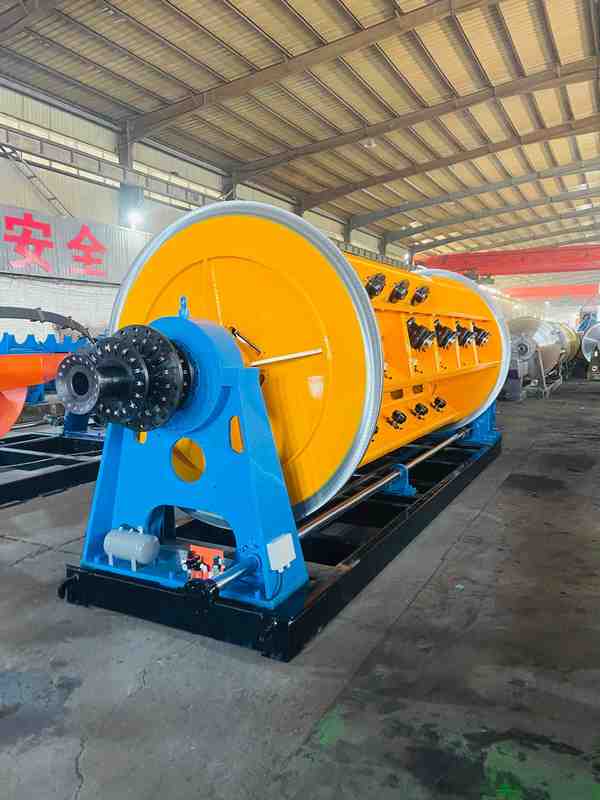

5.Fotoğraflar
6.Paketleme fotoğrafı
7.Fabrikamız ve tanıtımımız
Hebei Baohong Elektrik Makineleri A.Ş. 1 Ağustos 2006 tarihinde kurulmuştur. Pekin, Tianjin ve Shijiazhuang'ın üçgen merkezinde yer alan Hebei Şehri, Shawa Kasabası'nın sanayi bölgesinde bulunan şirket, uygun ulaşım ve bol demir ve çelik kaynaklarından yararlanmaktadır. Bükme makinesi serisi ürünlerinin üretimiyle başlayan şirket, 18 yıllık bir gelişim sürecinden geçmiştir. Yetenek avantajlarına ve teknik gücüne tam olarak dayanarak, şirket sürekli olarak yeni teknolojiler ve süreçler araştırmakta ve geliştirmekte, istikrarlı bir büyüme elde etmekte ve giderek gelişmiş üretim teknolojisi, güçlü üretim kapasitesi ve ülke geneline ve denizaşırı ülkelere yayılan satış ağlarına sahip kapsamlı bir ekonomik varlık haline gelmektedir.
Şirket 30.000 metrekarelik bir fabrika alanına sahiptir, 100'den fazla çalışanı, 12 makine ve elektrik mühendisi dahil ve işleme ekipmanları toplamı 60 milyon yuan'ı aşmaktadır. Şu anda, büyük ölçekli işleme ekipmanlarının tanıtılması ve süreçlerin araştırılması, geliştirilmesi ve iyileştirilmesi yoluyla şirket, Çin'de JLK kafes bükme makinesi serisi ünitelerini montaj hattında üreten tek üretici haline gelmiştir.
