| Ekipman adı: | 440V Kablo Yapma Sabit Stranding Makinesi Yan Alt Yükleme ile | Malzeme: | Bakır, alüminyum |
|---|---|---|---|
| Bobbin özellikleri: | 500/630/710/720 | Maks. mahsur: | φ35-55 mm |
| Pre-Spiral Cihaz (Pitch): | 500-2500mm | Garanti Süresi: | 1 Yıl |
| Merkez Ödeme makarası: | 1600*800*80 | Ekipman Rengi: | İsteğe bağlı |
| Vurgulamak: | Kablo Yapımı Sert Büküm,Yan Alttan Yüklemeli Tel Bükme Makinesi,Sert Kablo Bükme Makinesi |
||

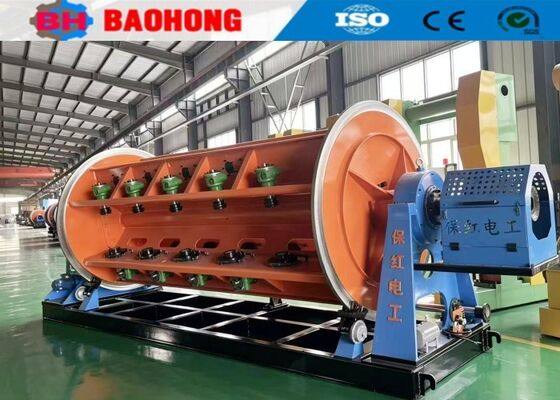

440V Kablo Yapma Sabit Stranding Makinesi Yan Alt Yükleme ile
Fan şeklindeki iletkenlerin karıştırılması ve sıkıştırılması, dairesel iletkenlerin karıştırılması ve çizilmesi ve iletken çekirdeklerinin önceden karıştırılması ve karıştırılması için kullanılır.Temel olarak bakır ve alüminyum iletken kablolar için kullanılır.Sıkıştırılmış ve çekilmiş yuvarlak iletken segment iletken iplikçikleri önceden basılmış.
2. Özellikleri
2.1 Tüm kafesler, spiral öncesi kafalar, bantlama kafaları, kapstanlar ve alıcılar ayrı ayrı çalıştırılır.
2.2 Tüm bobinler otomatik yükleme cihazı ile aynı anda yüklenebilir/toplanabilir, böylece yükleme/toplama süresi en fazla 30 dakikaya düşürülür.
2.3 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.4 Çeşitli bobin boyutu mevcut630,710, vb.)
2.5 Çoklu kafes numarası olan çoklu konuk.12.18.24.30)) isteğe bağlıdır.
3Elektrik iletim ve kontrol sistemi.
3.1 Güç kaynağı: Müşteri gereksinimlerine göre
3.2 Oda sıcaklığı: ≤40°C
3.3 Ana motor AC değişken frekanslı motorla çalıştırılır ve inverter ile kontrol edilir.
3.4 Inverter:
3.5 Alt voltajlı ana elektrik bileşenleri:
3.6 Motor:
3PLC, dokunmatik ekran.
4Ana teknik veriler
| Model (Sıkı Stranding Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| En fazla kanatlı iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum çekim gücü | 30 T | 30 T | 40 T | |
| Spiral öncesi cihaz | Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motor Gücü | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobbin Boyutu | 500*375*127 | 630*475*127 | 710*530*127 | |
| Merkezi Ödeme Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Alışkanlık Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| En yüksek çıkış doğrusal hızı | 69 m/min | 69 m/min | 62 m/min | |
| Merkezi Yükseklik | 1000 mm | 1100 mm | 1100 mm | |
5. Fotoğraflar
6- Paket fotoğrafı.
7Fabrikamız ve tanıtım.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
