Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | 630 12+18 alüminyum tel için sert telli makine | Malzeme: | Bakır, alüminyum, çelik |
|---|---|---|---|
| Bobin Boyutları:: | 630/500/710mm | Uygunluk:: | kablo yapımı |
| Garanti Süresi: | 1 Yıl | Makine rengi: | Çatı / Duvar Kaplama / Eskrim |
| Merkez yüksekliği: | 1000 mm | Bobin boyutu: | PAD630 |
| Vurgulamak: | 630 rigid stranding machine,aluminum wire stranding machine,12+18 rigid stranding machine |
||

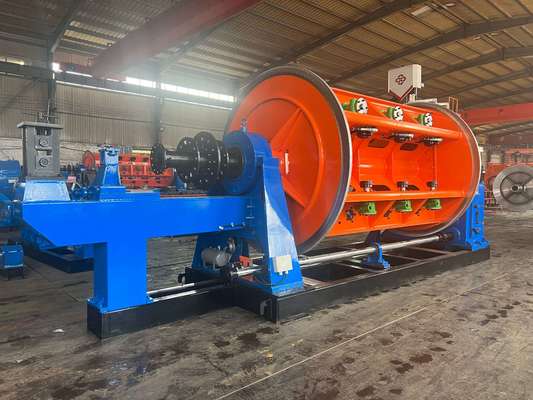

630 12+18 Alüminyum Tel İçin Rijit Büküm Makinesi
1. Uygulama
Bu makine, büyük kesitli ve uzun ömürlü çelik özlü alüminyum tellerinin (ACSR) ve alüminyum alaşımlı iletkenlerin burulmasız bükümü için kullanılır. Yuvarlak, özel şekilli ve sektör şekilli çekirdekli bakır iletkenlerin burulmasız bükümü ve sıkıştırılması için de uygulanabilir.
2. Ana bileşen
2.1 Φ1600 Boşaltma standı
2.2 #tip tel yönlendirme standı
2.3 12B,18B büküm makinesi
2.4 Tel montaj kalıbı ve sıkıştırma cihazı
2.5 Metre sayacı (Mekanik, Elektronik)
2.6 Φ 1600 güçlü çift kapstan
2.7 Φ 2500 sarıcı (traversli)
2.8 Elektrik kontrol sistemi
2.9 Manuel kayar koruyucu kapak
3. Özellikler
3.1 Tüm makine bağımsız motor tarafından tahrik edilir ve kafesin ve kapstanın her bölümü ayrı bir kalıcı mıknatıslı senkron servo motor tarafından tahrik edilir. Kafes, özel bir dişli kutusu aracılığıyla döndürülür, bu da geleneksel zemin şaftı bağlantılı tahrikli rijit tip büküm makinesine kıyasla yapıyı basitleştirir ve ekipman bakımını daha kolay hale getirir.
3.2 Tüm makinenin kontrolü Inovance serisi PLC'yi benimser ve çeşitli üretim süreci parametreleri dokunmatik ekran aracılığıyla ayarlanır. Kafesin ve kapstanın her bölümü bir Jiangsu Zhima servo motor tarafından tahrik edilir ve motor sürücüsü bir frekans dönüştürücü cihazıdır. İletim doğruluğunu sağlamak için, iletim motoru bir ızgara enkoder geri bildirimi benimser ve tüm makine sinyal iletim doğruluğunu sağlamak için bir veri yolu iletişim yöntemi benimser. Gerçek üretimde, kullanıcılar gerekli kablo spesifikasyonlarına göre her kafes bölümünün hatvesi ve üretim hattının hızı gibi işlem parametrelerini dokunmatik ekranda ayarlar. Başlatma sırasında, tüm makinenin senkronizasyonunu ve bükülmüş tel hatvesinin doğruluğunu sağlamak ve tüm makinenin kademesiz hız düzenlemesini elde etmek için her iletim parçasının hızı PLC tarafından otomatik olarak hesaplanır. Elektronik kontrol sistemi gelişmiş teknolojiye, rahat çalışmaya ve güvenilir çalışmaya sahiptir.
3.3 Tel kopmasını tespit etmek için darbe prensibi kullanılır, bu da kafesin her bölümündeki herhangi bir makaranın tel kopma sinyalini doğru bir şekilde belirleyebilir ve tespit doğruluğunu sağlar. Dokunmatik ekrandaki ekran aracılığıyla operatör sorunu hızlı bir şekilde çözebilir ve bir sonraki başlatmayı yapabilir.
3.4 Makine, tüm makinenin çalışma durumunu birleşik komutlandırmak ve koordine etmek için Inovance programlanabilir denetleyici ve saha veri yolunu kullanır ve AC motorun başlatılmasını ve çalışmasını kontrol etmek için bir frekans dönüştürücü kullanır. Inovance dokunmatik ekran, çeşitli işlem parametrelerini ayarlamak ve görüntülemek için kullanılır. Elektronik kontrol sistemi teknolojik olarak gelişmiş, kullanımı kolay ve güvenilir çalışır.
4. Ana teknik veriler
| Model (Rijit Büküm Makinesi) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Tek tel çapı | Bakır | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maksimum bükülmüş iletken OD | φ15 mm | φ25 mm | φ45 mm | |
| Büküm Hatvesi | 6 Makaralı Büküm Kafesi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Makaralı Büküm Kafesi | 75-560 mm | 75-560 mm | ||
| 18 Makaralı Büküm Kafesi | 92-680 mm | |||
| 24 Makaralı Büküm Kafesi | 108-790 mm | |||
| Dönüş Hızı | 6 Makaralı Büküm Kafesi | 258 dev/dak | 258 dev/dak | 258 dev/dak |
| 12 Makaralı Büküm Kafesi | 236 dev/dak | 236 dev/dak | ||
| 18 Makaralı Büküm Kafesi | 202 dev/dak | |||
| 24 Makaralı Büküm Kafesi | 176 dev/dak | |||
| Kapstan | Kapstan Tekerlek Çapı | 1250 mm | 1600 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 8 T | 10 T | 15 T | |
| Makaralar | PND630 | PND630 | PND630 | |
| Merkezi Boşaltma Makarası | PND630 | PND630 | PND630 | |
| Sarıcı Makara | 1800mm | 2500mm | 2500mm | |
| Maksimum Çekme Doğrusal Hızı | 35m/dak | 40 m/dak | 50 m/dak | |
| Merkezi Yükseklik | 1000 mm | 1100 mm |
1100 mm |
|

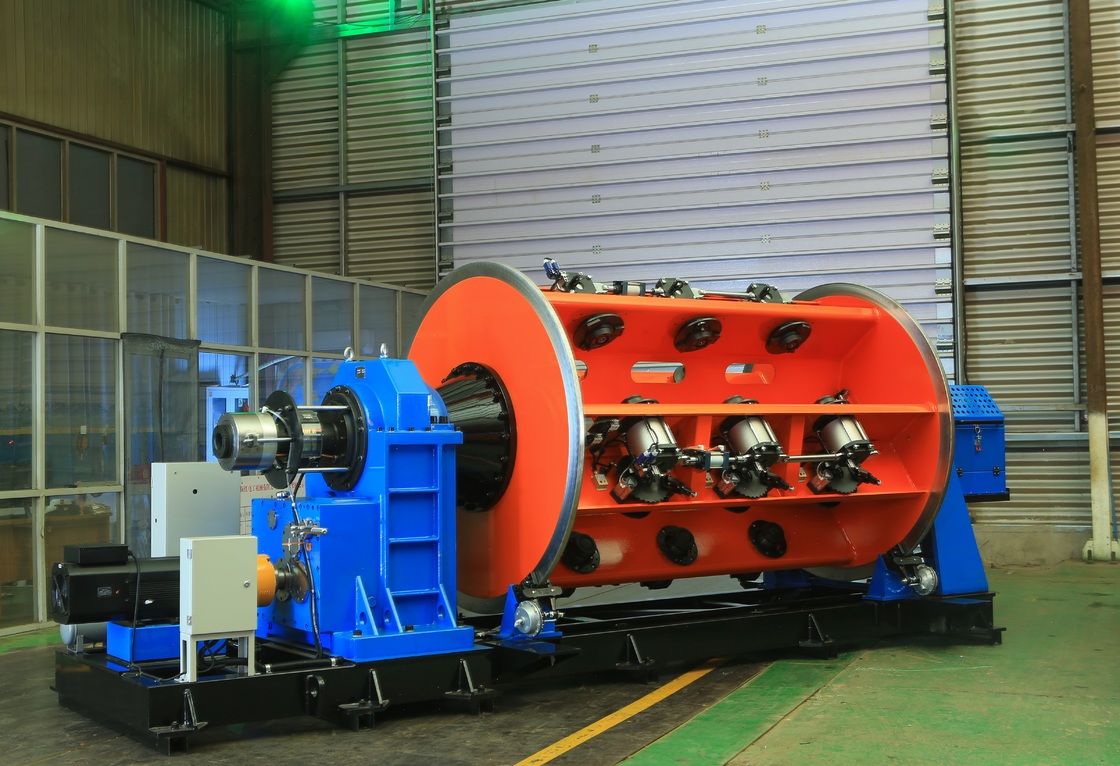

5. Fotoğraflar
6.Paketleme fotoğrafı
7. Fabrikamız ve tanıtımımız
Hebei Baohong Elektrik Makineleri A.Ş. 1 Ağustos 2006 tarihinde kurulmuştur. Pekin, Tianjin ve Shijiazhuang'ın üçgen merkezinde yer alan Hebei Şehri, Shawa Kasabası'nın sanayi bölgesinde bulunan şirket, uygun ulaşım ve bol demir ve çelik kaynaklarından yararlanmaktadır. Büküm makinesi serisi ürünlerinin üretimiyle başlayan şirket, 18 yıllık bir gelişim sürecinden geçmiştir. Yetenek avantajlarından ve teknik gücünden tam olarak yararlanarak, şirket sürekli olarak yeni teknolojiler ve süreçler araştırmakta ve geliştirmekte, istikrarlı bir büyüme elde etmekte ve giderek gelişmiş üretim teknolojisine, güçlü üretim kapasitesine ve ülke geneline ve denizaşırı ülkelere yayılan satış ağlarına sahip kapsamlı bir ekonomik varlık haline gelmektedir. Şirket 30.000 metrekarelik bir fabrika alanına sahiptir, 100'den fazla çalışanı, 12 makine ve elektrik mühendisi dahil ve işleme ekipmanları toplam 60 milyon yuan'ı aşmaktadır. Şu anda, büyük ölçekli işleme ekipmanlarının tanıtılması ve süreçlerin araştırılması, geliştirilmesi ve iyileştirilmesi yoluyla şirket, Çin'de JLK kafes büküm makinesi serisi ünitelerini montaj hattında üreten tek üretici haline gelmiştir.
