| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| Vurgulamak: | Kafes Tipi Planet Büküm Makinası,20 M/Dk Tel Kablo Bükme Makinası,Kafes Tipi Planet Tel Bükme Makinası |
||

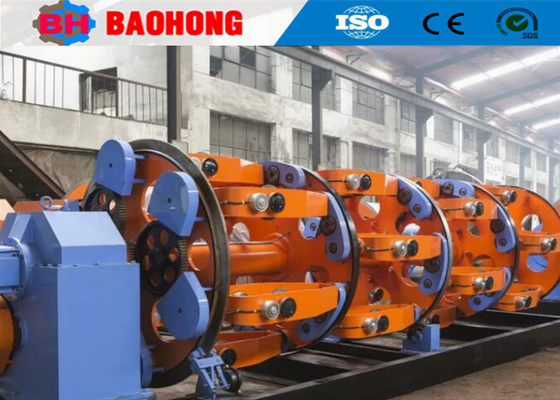

JLY500 / 30B Kafes Tipi Gezegensel Kablolu Kablo Çaplama Makinesi 20 M/Min
1. Kullanım
Bu makine esas olarak bakır alüminyum tel, çelik çekirdeği alüminyum tel ve yalıtımlı tel çekirdeği için kullanılır.
2. Ana bileşenleri
2.1 2500 türü ödemeler 1set
2.230B Kafes 1 set
2.3. Kablo montajı ölçek 1set
2.4. 500 Eksantrik tip bant makinesi 1 set
2.5. 630 Zırh makinesi 1 set
2.6. metre sayacı 1set
2.7. 1600mm Çift tekerlekli kapstan +27 sahne kutusu 1set
2.8. 2500 Elektrikli indüksiyon yolu 1set
2.9. 2500 Sütun türü 1set al
2.10. 55 KW motor + redüksiyon vitesi 1 set
2.11Elektrikli kontrol dolabı 2 set
2.12Transmisyon sistemi, transmisyon şaftı, destek çubuğu, evrensel bağlantı vb.
3. Teknik parametreler
| Model (Planetary Stranding Machine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Tek telin çapı | Bakır | φ1-1.6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alüminyum | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| En fazla kanatlı iletken OD | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Bobbin Kafesleri | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Bobbin Kafesleri | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Bobbin Kafesleri | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Dönüş hızı | 6 Bobbin Kafesleri | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Kafesleri | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Kafesleri | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Kafesleri | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksimum çekim gücü | 2T | 5T | 10T | 15T | |
| Motor Gücü | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Bobbin Boyutu | 315 mm | 400 mm | 500 mm | 630 mm | |
| Merkezi Ödeme Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Alışkanlık Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| En yüksek çıkış doğrusal hızı | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Merkezi Yükseklik | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Fotoğraf.
5- Paket fotoğrafı.
6Fabrikamız ve tanıtım.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
