| Makine adı: | Planet Tip Çelik Halat Büküm Makinası | Tip: | gezegen şekli |
|---|---|---|---|
| Bobin Ebatları: | 315 400 500 630 800 1000 | Malzemeler: | Çelik/Cu/Al tel |
| Renk: | Müşteri Özelleştirilmiş | Max. Maks. stranded OD mahsur kalmış OD: | φ14 -45mm |
| Hs Kodu: | 8479400000 | Garanti Süresi: | 1 yıl garanti |
| Vurgulamak: | Çelik tel ipi bağlama makinesi,Kolay Bakım Gezegensel Stranding Makinesi,Gezegen Tipi Çaplama Makinesi |
||
Kolay Bakım Planet Tipi Çelik Tel Halat Bükme Makinesi
1. Kullanım
Bu tür makine, bakır telli tel, çelik çekirdekli alüminyum telli tel ve çelik halat yapmak için kullanılır. Ayrıca çelik tel ve yalıtımlı tel bükmek için de kullanılabilir.Kabin tipi dokunmatik ekran konsolu benimsenmiştir, bu da kullanımı kolay ve biçimi güzeldir.
2. Ana Karakteristik
2.1. Geri bükme yöntemi: Güneş ve planet dişli mekanizması.
2.2. Aksız yüksük bükme kafesi, mekanik sürtünme gerilim kontrolü ile donatılmıştır.
2.3. Ekipman, planet 360° geri tork formunu benimser, geri tork dişlileri tamamen işlenmiş ve taşlanmıştır, bu da ekipmanın gürültü desibelini büyük ölçüde azaltır.
2.4. Makine yaygın olarak kullanılır ve düşük gürültü ile rahatça çalıştırılır.
3. Üretim Süreci
Büyük bükme makinesi, çelik levhayı çerçeve yapısına bükmek için kullanılır. Dört çerçeve yapısı daireyi eşit olarak paylaşır ve her iki taraftaki büyük disklerle birbirine kaynaklanır. Ayrıca tüm yapılar merkez kalın duvarlı tüpe kaynaklanır. Tüm yapı güçlü ve güzeldir.
Kaynak işleminden sonra, tüm yapı tavlama fırınında tavlanır, bu da iç gerilimleri giderir.
Ardından tüm yapı büyük yatay torna tezgahında işlenir. Bu yatay torna tezgahı, her parçayı bir uçtan diğerine değiştirmeden tek adımda işlemek için yeterince büyüktür. Bu işlem, tüm yapının eş merkezliliğini korur ve rulmanların hizmet ömrünü uzatır.
Derin delik delme ve delme makinesi, kelepçeleme cihazları için takılı delikleri çevirebilir. Bir çift kelepçeleme cihazı için delikler tek adımda çevrilir, bu da her iki deliğin aynı eş merkezliliğini korur. Eş merkezlilik, tel kopma oranını azaltır ve kelepçeleme cihazı için rulmanı uzatır.
Bu çift kolonlu dikey torna tezgahı, beşik tipi sarma makinesi için büyük disk ve bükme makinesinin tamburunu çevirmek için kullanılır. Bu makine, kabloyu korumak ve aynı çekme kuvvetini korumak için olukları çevirebilir ve parlatabilir.
Ana bükme kafesinin ana şasisini ve sarma & boşaltma şasisini işlemek için kullanılan büyük planya tipi freze makinesi. Büyük planya tipi freze makinesi, her düz yüzeyin tek seferde işlenmesini sağlayarak, freze makinesi tarafından işlenen yüzeyin homojen yükseklik dağılımını korur. Tüm bunlar, tüm makinenin sorunsuz çalışmasını sağlayacaktır.
Dinamik dengeleme makinesi, özellikle rijit çerçeve bükme kafesi ve tübüler bükme kafesi gibi yüksek hızlı tel ve kablo ekipmanları üretmek için anahtar üretim ekipmanıdır. Bükme kafesinin işleme süreci farklı eksantrik kuvvetlere yol açar, bu da dinamik dengeleme makinesi tarafından tespit edilir. Düzeltildikten sonra bükme kafesi yüksek hızlı dönüş gereksinimini kolayca karşılayacak ve hizmet ömrünü artıracaktır.
Elektrikli tavlama fırını, özellikle rijit çerçeve bükme makinesi ve tübüler bükme makinesi gibi tel ve kablo yapım makineleri üretmek için vazgeçilmezdir. Ana bükme kafesinin iç gerilimi, birlikte kaynaklandığında büyüktür. İç gerilim, ısıl işlemle güçlü bir şekilde serbest bırakılır. Bu üretim süreci, bükme kafesinin deformasyon ve kırılma olmadan iç kaliteyi iyileştirmesini sağlayacaktır.
4. Teknik parametreler
| Model (Planet Bükme Makinesi) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Tek tel çapı | Bakır | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Maksimum telli iletken OD | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Bükme Adımı | 6 Bobin Bükme Kafesi | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Bobin Bükme Kafesi | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Bobin Bükme Kafesi | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Bobin Bükme Kafesi | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Dönüş Hızı | 6 Bobin Bükme Kafesi | 218 dev/dak | 120 dev/dak | 106 dev/dak | 55 dev/dak |
| 12 Bobin Bükme Kafesi | 118 dev/dak | 110 dev/dak | 97.5 dev/dak | 45 dev/dak | |
| 18 Bobin Bükme Kafesi | 108 dev/dak | 100 dev/dak | 82.9 dev/dak | 35 dev/dak | |
| 24 Bobin Bükme Kafesi | 98 dev/dak | 90 dev/dak | 74 dev/dak | 25 dev/dak | |
| Tambur | Tambur Çapı | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 2T | 5T | 10T | 15T | |
| Motor Gücü | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Bobin Boyutu | 315 mm | 400 mm | 500 mm | 630 mm | |
| Merkez Boşaltma Bobini | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Sarma Bobini | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksimum Çekme Doğrusal Hızı | 25 m/dak | 30 m/dak | 34.7 m/dak | 20 m/dak | |
| Merkez Yüksekliği | 1000 mm | 1000 mm | 1000 mm | 1100 mm |
|
5. Fotoğraf

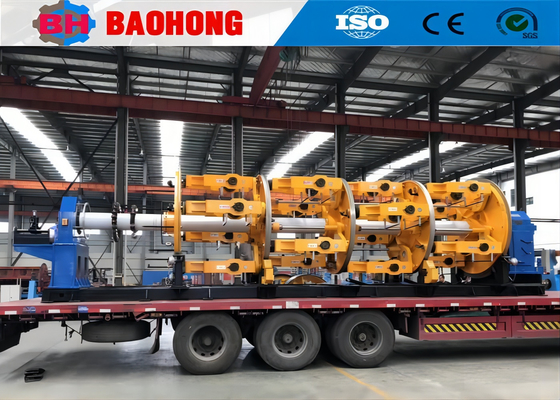

6. Paketleme fotoğrafı
7. Fabrikamız ve tanıtımımız
Hejian Baohong Elektrik Makineleri Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz, Hebei Eyaleti, Hejian Şehri Ekonomik Kalkınma Bölgesi'nde bulunmaktadır ve Kuzey Çin'deki en büyük profesyonel tel bükme makinesi ve sarma makinesi üreticisidir.
2006'dan beri, müşterilerimizin ilgisi ve desteği sayesinde, Baohong Machinery tel bükme makinesi ve sarma makinesinin araştırma ve geliştirmesine kendini adamış ve büyük ilerleme kaydetmiştir. Şimdi, JLK rijit bükme makinesi serisinin üretimini Çin'de bir montaj hattı işlemine dönüştürebilen tek fabrika haline geldik ve ayrıca JGB Bow skip bükme hatlarını, CGB Bow skip tipi kablolama hatlarını ve CLY Yüksek Hızlı Beşik Tipi Sarma hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Elektrik Makineleri Co., Ltd., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketimizde 10 Ar-Ge personeli dahil 60 çalışan bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
