Kafes Tipi Elektrik Kablo Döşeme Makinesi 800mm Büküm
1. Uygulama
Makine, her türlü farklı kesitli çekirdek kauçuk kablo, güç kablosu, kontrol kablosu ve şarj istasyonu kablosu üretim sürecini bükmek veya zırhlamak için kullanılır.
2. Bileşen
Merkezi besleme, çerçeve ana ünitesi, montaj tutucu, bantlama cihazı, zırhlama cihazı, metre sayacı, çekiş cihazı, sarıcı ve travers cihazı, şanzıman ve elektrik kontrol sistemi.
3. Ana Karakteristik
3.1 Daha fazla çeşit ve spesifikasyon, bu seri makine geniş çapta kullanılabilir, bu nedenle müşteriler çok çeşitli döşeme ekipmanı seçebilir.
3.2 Geriye sarmalı ve geriye sarmasız işlevlerle donatılmıştır. Geriye sarmalı yol, geriye sarmalı daire, gezegen geriye sarmalı ve dişli geriye sarmalıdır.
3.3 Ön sarmalı yol manuel ve otomatiktir, makara kelepçesi de aynı şekildedir. Ve sarıcı akslı veya aksızdır.
4. Teknik parametreler
| Model (Döşeme Makinesi) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 |
| Tek tel çapı | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm |
| Maksimum bükülmüş iletken OD | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm |
| Büküm Aralığı | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm |
| Kapak | Kapak Tekerlek Çapı | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Maksimum Çekme Kuvveti | 10 T | 12 T | 15 T | 20 T | 25 T |
| Motor Gücü | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW |
| Bobin Boyutu | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm |
| Sarıcı Bobin | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm |
| Maksimum Çekme Doğrusal Hızı | 60 m/dak | 60 m/dak | 34 m/dak | 28 m/dak | 21 m/dak |
| Merkezi Yükseklik | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm |

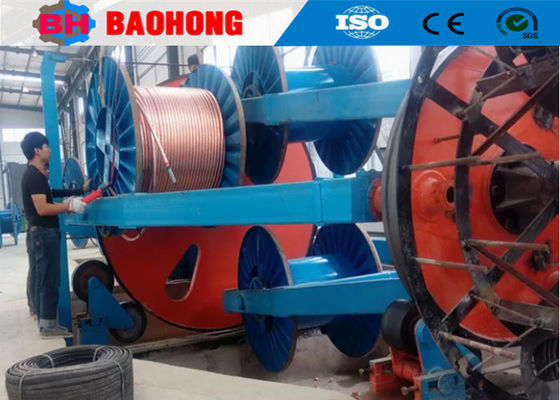

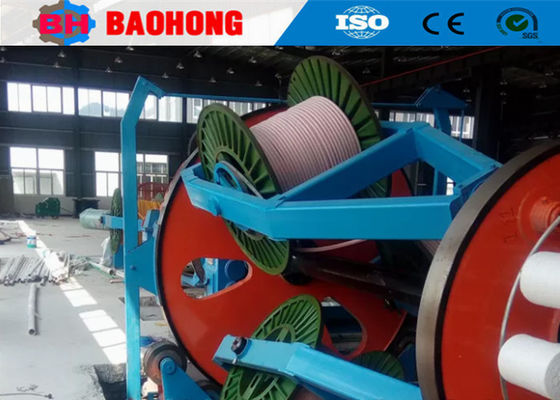

5. Fotoğraflar
6. Paketleme fotoğrafları
7. Fabrikamız ve tanıtımımız
Hejian Baohong Elektrik Makineleri A.Ş. 2006 yılında kurulmuştur. Şirketimiz, Hebei Eyaleti, Hejian Şehri Ekonomik Kalkınma Bölgesi'nde yer almaktadır ve Kuzey Çin'deki en büyük profesyonel tel bükme ve döşeme makinesi üreticisidir.
2006 yılından bu yana, müşterilerimizin ilgi ve desteğine güvenerek, Baohong Makine, tel bükme ve döşeme makinesi araştırma ve geliştirmesine kendini adamış ve büyük ilerleme kaydetmiştir. Şimdi, JLK rijit bükme makinesi serisinin üretimini Çin'de bir montaj hattı işlemine dönüştürebilen tek fabrika haline geldik ve ayrıca JGB Yay atlama bükme hatlarını, CGB Yay atlama tipi kablolama hatlarını ve CLY Yüksek hızlı Kafes tipi Döşeme hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Elektrik Makineleri A.Ş., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketimizde 60 çalışan bulunmaktadır, bunlardan 10'u Ar-Ge personelidir. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
