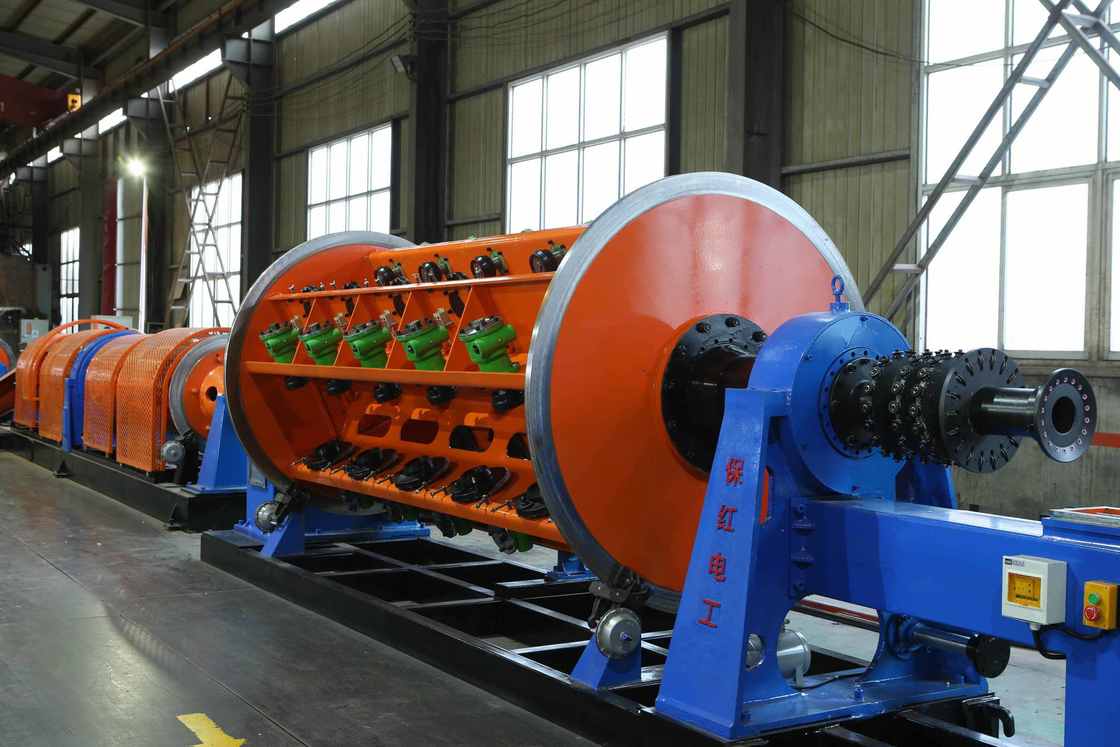

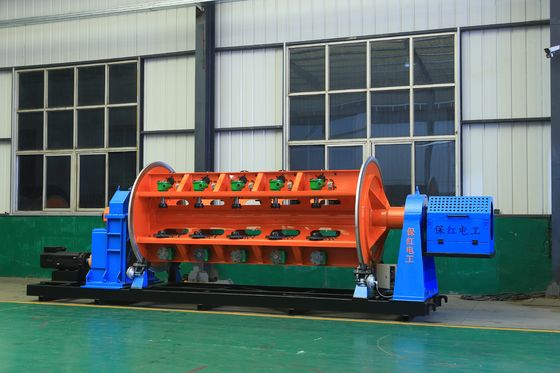

Tel ve Kablo İmalatı için 500/1+6+12 Sert Büküm Makinası

500/1+6+12 Tel ve Kablo Üretimi için Sert Çaplama Makinesi

1. Uygulama

Bu makine, esas olarak büyük çaplı ve uzun uzunluklu çelik çekirdeği alüminyum ipliklerinin (ACSR) ve alüminyum alaşım iletkenlerinin torsiyonsuz yapımı için kullanılır.Ayrıca, yuvarlak bir kaplama ile bakır iletkenlerin torsiyon dışı yayılmasına ve sıkıştırılmasına da uygulanabilir., özel şekilli ve sektör şeklindeki çekirdekler

2.Ana bileşenler

2.1.Φ500Ödemedur

2.2.#tip kablo rehberlik basamağı

2.3.6B,12BSıçan

2.4.Kablo toplama ölçeği& sıkıştırma cihazı

2.5.MEterKontör (Mekanik, Elektronik)

2.6.Φ1600 güçlü çiftKapstan

2.7.Φ 1800 sütuntip alımıGeçmekle

2.8.Elektrikli Kontrol sistemi

2.9.MYıllık itme çekmesGüvenlik koruma sistemi

3.Ana özellikleri

3.1.Tüm makine bağımsız motor tarafından çalıştırılır ve kafesten ve kapstan her bölüm ayrı bir motor tarafından çalıştırılır.pkalıcı mıknatıslı senkronizasyonlu servomotor.Kafes özel bir vites kutusundan dönmek için çalıştırılır.Bu, geleneksel zemin şaftı bağlantısı ile karşılaştırıldığında yapıyı basitleştirir ve ekipman bakımını daha uygun hale getirir..

3.2.Tüm makinenin kontrolüBen...Novence serisi PLC ve çeşitli üretim süreci parametreleri dokunmatik ekran üzerinden ayarlanır.ve motor sürücüsü bir frekans dönüştürücü cihazıİletişim doğruluğunu sağlamak için, iletim motoru bir ızgara kodlayıcı geri bildirim kabul eder ve tüm makine sinyal iletim doğruluğunu sağlamak için bir otobüs iletişim yöntemi kabul eder.Gerçek üretim, kullanıcılar, kafesin her bölümünün eğimi ve üretim hattının hızı gibi işlem parametrelerini, istenen kablo özelliklerine göre dokunmatik ekranda ayarlar.Başlatırken, tüm makinenin senkronizasyonunu ve bükülmüş telin doğruluğunu sağlamak için, her bir aktarım parçasının hızı PLC tarafından otomatik olarak hesaplanır.ve tüm makinenin adımsız hız düzenlemesini elde etmek içinElektronik kontrol sistemi gelişmiş teknolojiye, kullanışlı çalışmaya ve güvenilir çalışmaya sahiptir.

3.3.Nabız prensibi, kafesin her bölümündeki herhangi bir bobinin tel kırılma sinyalini doğru bir şekilde belirleyebilen, algılama doğruluğunu sağlayan tel kırılma sinyalini tespit etmek için kullanılır.Dokunmatik ekrandaki ekran üzerinden, operatör hızlı bir şekilde sorunu çözebilir ve bir sonraki çalıştırmaya başlayabilir.

3.4.Makine kullanıyorBen...Yeni programlanabilir denetleyici ve alan otobüsü, makinenin tüm parçalarının çalışma durumunu tekil bir şekilde yönetmek ve koordine etmek için,ve AC motorunun çalışmasını ve çalışmasını kontrol etmek için bir frekans dönüştürücü kullanır. Inovance dokunmatik ekran, çeşitli işlem parametrelerini ayarlamak ve görüntülemek için kullanılır. Elektronik kontrol sistemi teknolojik olarak gelişmiş, çalışması kolay ve çalışmada güvenilirdir.

4Ana teknik parametreler

5.Fotoğraflar

6.Paket fotoğrafı

7.Fabrikamız ve tanıtım

Hebei Baohong Electrical Machinery Co., Ltd. 1 Ağustos 2006 tarihinde kurulmuştur.Tianjin ve ShijiazhuangŞirket kolay ulaşım ve bol miktarda demir ve çelikten yararlanıyor. Stranding makinesi serisi ürünlerinin üretimiyle başlayarak, 18 yıllık bir gelişim geçirdi.

Tamamen yeteneklere ve teknik gücüne güvenerek, şirket sürekli olarak yeni teknolojileri ve süreçleri araştırıyor ve geliştiriyor. gelişmiş üretim teknolojisi, güçlü üretim kapasitesine sahip kapsamlı bir ekonomik birim haline gelmek ve Tüm ülkeyi ve yurtdışını kapsayan satış ağları.

Şirket, 12 mekanik ve elektrik mühendisi de dahil olmak üzere 100'den fazla çalışanı ile, 30.000 metrekarelik bir fabrika alanını kapsamaktadır..Günümüzde, büyük ölçekli işleme ekipmanlarının ve araştırma, geliştirme ve süreçlerin iyileştirilmesi, şirket JLK kafes üreten Çin'de tek üreticisi haline geldi Bir montaj hattındaki seri birimleri.
