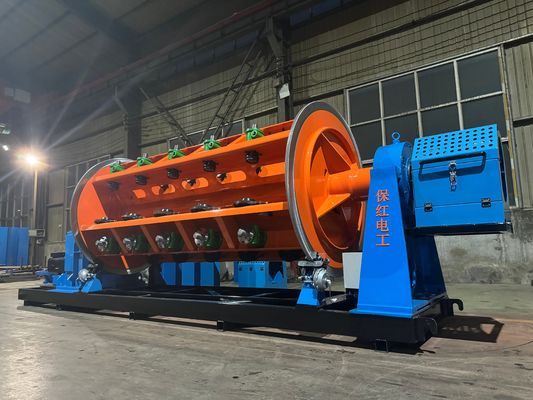

Alüminyum tel ve kablo için sert tip telli makine

Alüminyum tel ve kablo için katı tipte ipleme makinesi

1- Başvuru

Bu makine, esas olarak büyük çaplı ve uzun uzunluklu çelik çekirdeği alüminyum ipliklerinin (ACSR) ve alüminyum alaşım iletkenlerinin torsiyonsuz yapımı için kullanılır.Ayrıca, yuvarlak bir kaplama ile bakır iletkenlerin torsiyon dışı yayılmasına ve sıkıştırılmasına da uygulanabilir., özel şekilli ve sektör şeklindeki çekirdekler.

2Ana bileşen.

2.1 Φ1600 Ödeme standı

2.2 #tip kablo rehberlik basamağı

2.3 12B, 18B denizci.

2.4 Tel montajı ve sıkıştırma cihazı

2.5 metre sayacı ((Mekanik, Elektronik)

2.6 Φ 1600 güçlü çift kapstan

2.7 Φ 1800 sütun tipi geçişle alım

2.8 Elektrikli kontrol sistemi

2.9 Güvenlik koruma sistemi

3. Özellikleri

3.1 Tüm makine bağımsız motor tarafından çalıştırılır ve kafesin ve kapstanın her bölümü ayrı bir kalıcı mıknatıs sinkroniz servo motor tarafından çalıştırılır.Kafes özel bir dişli kutusu aracılığıyla dönmek için sürülür, geleneksel zemin şaft bağlantısı ile çalıştırılan katı tipte yapıyı basitleştirir ve ekipman bakımını daha uygun hale getirir.

3.2 Tüm makinenin kontrolü Inovance serisi PLC'yi benimser ve çeşitli üretim süreci parametreleri dokunmatik ekran üzerinden ayarlanır.Kafesin ve kapstanın her bölümü bir Jiangsu Zhima servo motor tarafından çalıştırılır, ve motor sürücüsü bir frekans dönüştürücü cihazıdır. iletme doğruluğunu sağlamak için, iletme motoru bir ızgara kodlayıcı geri bildirim kullanır,ve tüm makine sinyal iletim doğruluğunu sağlamak için bir otobüs iletişim yöntemi benimserGerçek üretimde,Kullanıcılar, kafesin her bölümünün pitch ve üretim hattının hızı gibi işlem parametrelerini gerekli kablo özelliklerine göre dokunmatik ekranda ayarlar.Başlatıldığında, tüm makinenin senkronizasyonunu ve bükülmüş telin doğruluğunu sağlamak için, her bir aktarım parçasının hızı PLC tarafından otomatik olarak hesaplanır.ve tüm makinenin adımsız hız düzenlemesini elde etmek içinElektronik kontrol sistemi gelişmiş teknolojiye, kullanışlı çalışmaya ve güvenilir çalışmaya sahiptir.

3.3 Kablo kırılmasını tespit etmek için, kafesin her bölümündeki herhangi bir bobinin kablo kırılma sinyalini doğru bir şekilde belirleyebilen ve tespit doğruluğunu sağlayan bir darbe prensibi kullanılır.Dokunmatik ekrandaki ekran üzerinden, operatör hızlı bir şekilde sorunu çözebilir ve bir sonraki çalıştırmaya başlayabilir.

3.4 Makine, makinenin tüm parçalarının çalışma durumunu tekil bir şekilde yönetmek ve koordine etmek için Inovance PLC programlanabilir denetleyici ve alan otobüsünü kullanır.ve AC motorunun çalışmasını ve çalışmasını kontrol etmek için bir frekans dönüştürücü kullanır. Inovance dokunmatik ekran, çeşitli işlem parametrelerini ayarlamak ve görüntülemek için kullanılır. Elektronik kontrol sistemi teknolojik olarak gelişmiş, çalışması kolay ve çalışmada güvenilirdir.

4Ana teknik parametreler

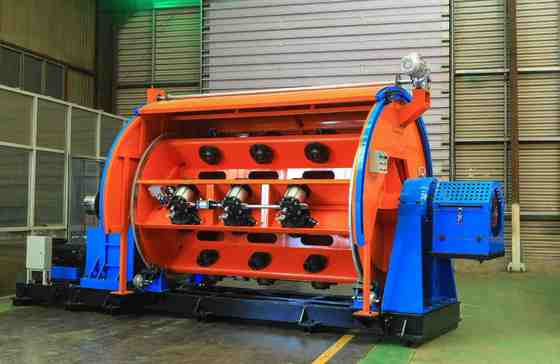

5.Fotoğraflar

6.Paket fotoğrafı

7.Fabrikamız ve tanıtım

Hebei Baohong Electrical Machinery Co., Ltd. 1 Ağustos 2006 tarihinde kurulmuştur.Tianjin ve ShijiazhuangŞirket kolay ulaşım ve bol miktarda demir ve çelikten yararlanıyor. Stranding makinesi serisi ürünlerinin üretimiyle başlayarak, 18 yıllık bir gelişim geçirdi.

Tamamen yeteneklere ve teknik gücüne güvenerek, şirket sürekli olarak yeni teknolojileri ve süreçleri araştırıyor ve geliştiriyor. gelişmiş üretim teknolojisi, güçlü üretim kapasitesine sahip kapsamlı bir ekonomik birim haline gelmek ve Tüm ülkeyi ve yurtdışını kapsayan satış ağları.

Şirket, 12 mekanik ve elektrik mühendisi de dahil olmak üzere 100'den fazla çalışanı ile, 30.000 metrekarelik bir fabrika alanını kapsamaktadır..Günümüzde, büyük ölçekli işleme ekipmanlarının ve araştırma, geliştirme ve süreçlerin iyileştirilmesi, şirket JLK kafes üreten Çin'de tek üreticisi haline geldi Bir montaj hattındaki seri birimleri.
