Otomatik Yükleme Donanımlı Rijit Tip Telli Makinesi: Kablo Yapımı İçin Gerekli

Otomatik Yüklemeli Sert Tipi Örgü Makinesi: Kablo İmalatı İçin Esas

1. Uygulama

Bu makine esas olarak büyük kesitli ve uzun çelik çekirdekli alüminyum teller (ACSR) ve alüminyum alaşımlı iletkenlerin burulmasız örülmesi için kullanılır. Ayrıca yuvarlak, özel şekilli ve sektör şekilli çekirdekli bakır iletkenlerin burulmasız örülmesi ve sıkıştırılması için de uygulanabilir.

2. Ana bileşen

2.1 Φ630 Besleme standı

2.2 #tipi tel kılavuz standı

2.3 6B,12B örücü

2.4 Tel montaj kalıbı ve sıkıştırma cihazı

2.5 Sayaç (Mekanik, Elektronik)

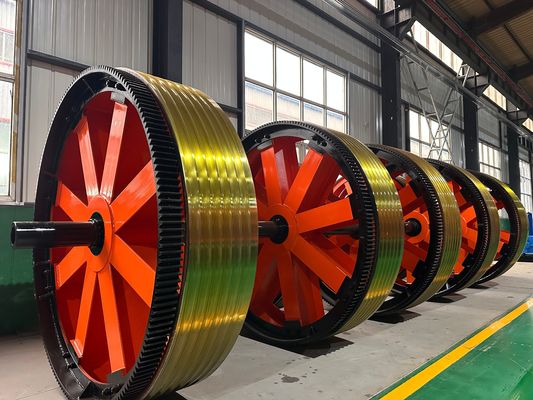

2.6 Φ 1600 güçlü çift ırgat

2.7 Φ 1800 sütun tipi sarıcı ve travers

2.8 Elektrik kontrol sistemi

2.9 Manuel kayar koruyucu kapak

3. Özellikler

3.1 Tüm makine bağımsız bir motorla tahrik edilir ve kafes ve ırgatın her bir bölümü ayrı bir kalıcı mıknatıslı senkron servo motorla tahrik edilir. Kafes, geleneksel yer şaftı bağlantılı tahrikli sert tipi örücüye kıyasla yapıyı basitleştiren ve ekipman bakımını daha uygun hale getiren özel bir şanzıman aracılığıyla döndürülür.

3.2 Tüm makinenin kontrolü Inovance serisi PLC'yi benimser ve çeşitli üretim süreci parametreleri dokunmatik ekran aracılığıyla ayarlanır. Kafes ve ırgatın her bir bölümü bir Jiangsu Zhima servo motorla tahrik edilir ve motor sürücüsü bir frekans konvertörü cihazıdır. İletim doğruluğunu sağlamak için, iletim motoru bir ızgara kodlayıcı geri bildirimi benimser ve tüm makine sinyal iletim doğruluğunu sağlamak için bir veri yolu iletişim yöntemi benimser. Gerçek üretimde, kullanıcılar gerekli kablo özelliklerine göre dokunmatik ekranda kafesin her bir bölümünün adımı ve üretim hattının hızı gibi proses parametrelerini ayarlar. Başlangıçta, her bir iletim parçasının hızı, tüm makinenin senkronizasyonunu ve bükülmüş tel adımının doğruluğunu sağlamak ve tüm makinenin kademesiz hız ayarını elde etmek için PLC tarafından otomatik olarak hesaplanır. Elektronik kontrol sistemi gelişmiş teknolojiye, kolay kullanıma ve güvenilir çalışmaya sahiptir.

3.3 Tel kopmasını tespit etmek için darbe prensibi kullanılır, bu da kafesin her bir bölümündeki herhangi bir makaradaki tel kopma sinyalini doğru bir şekilde belirleyebilir ve tespit doğruluğunu sağlar. Dokunmatik ekrandaki ekran aracılığıyla, operatör sorunu hızlı bir şekilde çözebilir ve bir sonraki başlatmayı başlatabilir.

3.4 Makine, makinenin tüm parçalarının çalışma durumunu birleştirmek ve koordine etmek için Inovance programlanabilir kontrol cihazını ve saha veri yolunu kullanır ve AC motorun çalıştırılmasını ve çalışmasını kontrol etmek için bir frekans konvertörü kullanır. Çeşitli proses parametrelerini ayarlamak ve görüntülemek için Inovance dokunmatik ekranı kullanılır. Elektronik kontrol sistemi teknolojik olarak gelişmiş, kullanımı kolay ve güvenilir çalışmaktadır.

4.Ana teknik parametreler

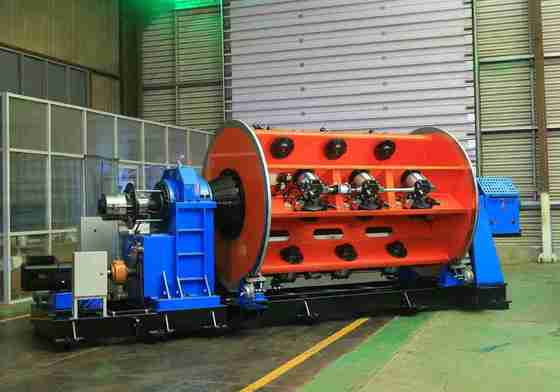

5.Fotoğraflar

6.Ambalaj fotoğrafı

7.Fabrikamız ve tanıtım

Hebei Baohong Electrical Machinery Co., Ltd., 1 Ağustos 2006'da kuruldu. Şirket, Pekin, Tianjin ve Shijiazhuang'ın üçgen merkezinde yer alan Hebei Şehri'nin Shawa Kasabası'nın sanayi bölgesinde yer almaktadır ve elverişli ulaşım ve bol miktarda demir ve çelik kaynağına sahiptir. Örgü makinesi serisi ürünlerin üretimiyle başlayarak, 18 yıllık bir gelişim süreci geçirmiştir. Şirket, yetenek avantajlarına ve teknik gücüne tam olarak güvenerek, sürekli olarak yeni teknolojiler ve süreçler araştırıp geliştirerek, istikrarlı bir büyüme elde etmekte ve gelişmiş üretim teknolojisine, güçlü üretim kapasitesine ve tüm ülkeyi ve denizaşırı ülkeleri kapsayan satış ağlarına sahip kapsamlı bir ekonomik varlığa dönüşmektedir.

Şirket, 12'si mekanik ve elektrik mühendisi olmak üzere 100'den fazla çalışanı ile 30.000 metrekarelik bir fabrika alanını kapsamaktadır ve işleme ekipmanları toplamda 60 milyon yuan'dan fazladır. Şu anda, büyük ölçekli işleme ekipmanlarının tanıtımı ve süreçlerin araştırılması, geliştirilmesi ve iyileştirilmesi yoluyla, Çin'de JLK kafes örgü makinesi serisi ünitelerini bir montaj hattında üreten tek üretici haline gelmiştir.
