Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | Otomatik yükleme ile sert tip telli makine - kablo üretimi gerekli | Malzeme: | Çelik/Cu/Al |
|---|---|---|---|
| Uygunluk:: | Tel bükme | makara boyutları: | 500/630/700 |
| Ekipman Rengi: | özelleştirilmiş | Garanti Süresi: | 1 Yıl |
| Bobin yükleme: | Yan alt tip | İletim Türü: | bağımsız motor |
| Vurgulamak: | rigid stranding machine auto loading,cable manufacturing stranding machine,rigid type stranding machine |
||
Otomatik Yüklemeli Rijit Tip Büküm Makinesi – Kablo Üretimi İçin Vazgeçilmez
1. Uygulama
Bakır ve alüminyum sektör iletkenlerinin büküm ve sıkıştırılması, yuvarlak ve özel şekilli iletkenlerin büküm, çekme ve sıkıştırılması, ayrıca çelik özlü alüminyum iletkenlerin bükümü için kullanılır.
2. Ana bileşen
3. Özellikler
3.1 Ünite, çeşitli çalışma parametrelerinin gerçek zamanlı olarak görüntülenebildiği ve ayarlanabildiği, sezgisellik ve rahatlık sağlayan bir insan-makine arayüzü (HMI) ile donatılmıştır.
3.2 Her büküm kafesinin gerçek dönüş hızı ve çekiş cihazının doğrusal hızı gibi çalışma parametreleri sezgisel olarak görüntülenebilir.
3.3 Metre tekerleği kauçukla kaplanmış ve pnömatik presleme cihazı ile desteklenmiştir, bu da ölçüm doğruluğunu etkili bir şekilde artırır. Sabit uzunlukta durmayı sağlamak için ana kontrol kabini ile ağa bağlıdır.
3.4 Tel kopma alarm sinyali kablosuz olarak iletilir, bu da herhangi bir tel kopmasında %100 başarı sağlar.
3.5 Kabin tipi dokunmatik ekranlı kumanda masası kullanılır, bu da kullanımı kolay ve görünümü güzeldir.
3.6 Ana büküm makinesinin güçlendirilmesi için dikdörtgen kare tüp kullanılır, bu da tek plakadaki titreşimi önler.
3.7 Yeni kayış gerdirici, yüksek aşınmaya dayanıklı sürtünme kayışı kullanır, bu da ayarı daha kolay hale getirir ve hizmet ömrünü uzatır.
3.8 Makine içindeki kablolar ve hava devreleri, hasar ve düzensizliği önlemek için tabanın kare tüpü içine gizlenmiştir.
3.9 Ana makinenin ön desteğine stabiliteyi artırmak için güçlendirme eklenmiştir. Tel kalıp tabanı, daha güçlü entegrasyon ve daha iyi mekanik rijitliğe sahip olan ana makinenin ön desteğine bağlanmıştır.
3.10 Ana makinenin ön ve arka mil başları, kaynak nedeniyle oluşabilecek çatlamaları önlemek için entegre çelik dökümden yapılmıştır.
3.11 Ana makinenin fren alanı, fren performansını artırmak için genişletilmiştir.
3.12 Makara tekerleğinin yüzey parlatılması.
4.Ana teknik parametreler
| Model (Rijit Büküm Makinesi) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Tek tel çapı | Bakır | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maksimum bükülmüş iletken dış çapı | φ15 mm | φ25 mm | φ45 mm | |
| Büküm Adımı | 6 Makaralı Büküm Kafesi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Makaralı Büküm Kafesi | 75-560 mm | 75-560 mm | ||
| 18 Makaralı Büküm Kafesi | 92-680 mm | |||
| 24 Makaralı Büküm Kafesi | 108-790 mm | |||
| Dönüş Hızı | 6 Makaralı Büküm Kafesi | 258 dev/dak | 258 dev/dak | 258 dev/dak |
| 12 Makaralı Büküm Kafesi | 236 dev/dak | 236 dev/dak | ||
| 18 Makaralı Büküm Kafesi | 202 dev/dak | |||
| 24 Makaralı Büküm Kafesi | 176 dev/dak | |||
| Makara | Makara Çapı | 1250 mm | 1600 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 8 T | 10 T | 15 T | |
| Makaralar | PND630 | PND630 | PND630 | |
| Merkezi Besleme Makarası | PND630 | PND630 | PND630 | |
| Sarıcı Makarası | 1800mm | 2500mm | 2500mm | |
| Maksimum Çekme Doğrusal Hızı | 35m/dak | 40 m/dak | 50 m/dak | |
| Merkezi Yükseklik | 1000 mm | 1000 mm | 1000 mm | |

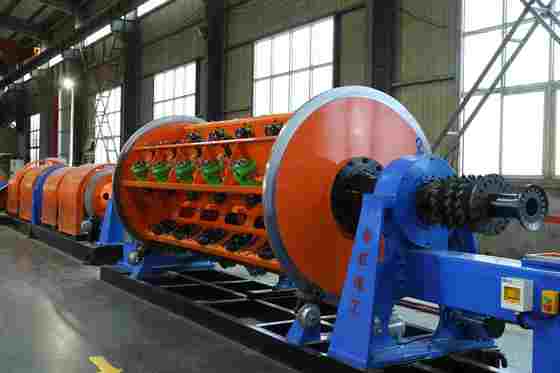

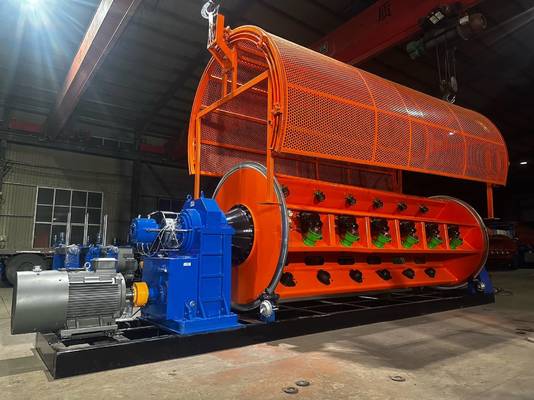

5.Fotoğraflar
6.Paketleme fotoğrafı
7.Fabrikamız ve tanıtımımız
Hebei Baohong Elektrik Makineleri A.Ş. 1 Ağustos 2006 tarihinde kurulmuştur. Pekin, Tianjin ve Shijiazhuang'ın üçgen merkezinde yer alan Hebei Şehri, Shawa Kasabası sanayi bölgesinde bulunan şirket, uygun ulaşım ve bol demir ve çelik kaynaklarından yararlanmaktadır. Büküm makinesi serisi ürünlerinin üretimiyle başlayıp, 18 yıllık bir gelişim sürecinden geçmiştir.
Yetenek avantajlarından ve teknik gücünden tam olarak yararlanarak, şirket sürekli olarak yeni teknolojiler ve süreçler araştırmakta ve geliştirmekte, istikrarlı bir büyüme sağlamakta ve giderek gelişmiş üretim teknolojisine, güçlü üretim kapasitesine ve ülke geneline ve denizaşırı ülkelere yayılan satış ağlarına sahip kapsamlı bir ekonomik varlık haline gelmektedir. Şirket 30.000 metrekarelik bir fabrika alanına sahiptir, 100'den fazla çalışanı, 12 makine ve elektrik mühendisi dahil olmak üzere, ve toplam işleme ekipmanı 60 milyon yuan'ı aşmaktadır. Şu anda, büyük ölçekli işleme ekipmanlarının tanıtılması ve süreçlerin araştırılması, geliştirilmesi ve iyileştirilmesi yoluyla şirket, Çin'de JLK kafes büküm makinesi serisi ünitelerini montaj hattında üreten tek üretici haline gelmiştir.
