| Ekipman adı: | Bakır tel için servo tahrikli sert çerçeve kablo telli makine | Malzeme: | Bakır, alüminyum, çelik vb. |
|---|---|---|---|
| Tip: | JLK-500,JLK-630,JLK-710/720 | Uygunluk:: | karaya oturma |
| Garanti Süresi: | 1 Yıl | Ekipman Rengi: | özelleştirilmiş |
| Vurgulamak: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||
Bakır tel için servo tahrikli sert çerçeve kablo bağlama makinesi
1- Başvuru
Temel olarak bakır ve alüminyum sektöründeki iletkenlerin sarılması ve sıkıştırılması, yuvarlak ve özel şekilli iletkenlerin sarılması, çekilmesi ve sıkıştırılması için kullanılır.Çelik çekirdeği alüminyum iletkenlerin bağlanması.
2Ana bileşen.
2.1 Φ500 Ödeme standı 1 set
2.2 6B, 12B, 18B, 24B, 30B, her biri 1 set.
2.3 Tel montaj cihazı 5 set
2.4 metre sayacı 1 set
2.5 Ø2300 çifte girişim kapstan 1 set
2.6 Ø3150 geçitli 1setli alıcı basamak
2.7 Nakil sistemi 1set
2.8 Elektrikli kontrol sistemi 1set
2.9 Güvenlik koruma cihazı (elektrik güvenlik kapağı) 1 set
2.10 Yer şaktı güvenlik kapağı 1set
2.11 Tekerlek yükleme yayıcı 1 set
2.12 Pnömatik anahtar 1 set
3. Özellikleri
3.1 Birim, çeşitli çalışma parametrelerinin gerçek zamanlı olarak görüntülenebileceği ve ayarlanabileceği bir İnsan-Makine Arayüzü (HMI) ile donatılmıştır, bu da sezgisellik ve kolaylığı sağlar.
3.2Her bir bükme kafesinin gerçek dönüş hızı ve çekiş cihazının doğrusal hızı gibi çalışma parametreleri sezgisel olarak görüntülenebilir.
3.3 Ölçüm tekerleği kauçukla kaplanmış ve ölçüm doğruluğunu etkili bir şekilde artıran bir pnömatik presleme cihazı ile tamamlanmıştır.Bu sabit uzunluk durma gerçekleştirmek için ana kontrol dolabı ile ağ.
3.4 Kablo kırılma alarm sinyali, iletim hatlarının karışıklığı veya arızalarını etkili bir şekilde önlemek için kablosuz olarak iletilir.
3.5 Kullanmak kabine tipi dokunmatik ekran işletim masası, işletim için uygun ve güzel bir şekil.
3.6 Tek levhanın titreşiminden kaçınmak için ana telin güçlendirilmesi için dikdörtgen kare boru kullanılır.
3.7 Yeni kemer gerdirici, yüksek aşınmaya dayanıklı sürtünme kemerini benimser, bu da ayarlamayı daha uygun ve kullanım ömrünü daha uzun yapar.
3.8 Makinenin içindeki kablolar ve hava devreleri hasar ve karışıklık önlemek için tabanın kare tüpüne saklanır.
3.9 Dayanıklılığı artırmak için ana makinenin ön desteğine güçlendirme eklenir. Tel matası tabanı ana makinenin ön desteğine bağlanır.daha güçlü entegrasyon ve daha iyi mekanik sertliğe sahip.
3.10 Ana makinenin ön ve arka ocağının başları kaynaktan kaynaklanan çatlamayı önlemek için entegre çelik dökümlerden yapılmıştır.
Ana makinenin fren alanı, fren performansını artırmak için artırılır.
3.11 Kapstan tekerleğinin yüzey cilalanması.
4. Teknik parametreler
| Model (Sıkı Stranding Makinesi) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| En fazla kanatlı iletken OD | φ15 mm | φ25 mm | φ45 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Bobbin Kafesleri | 75-560 mm | 75-560 mm | ||
| 18 Bobbin Kafesleri | 92-680 mm | |||
| 24 Bobbin Kafesleri | 108-790 mm | |||
| Dönüş hızı | 6 Bobbin Kafesleri | 258 r/min | 258 r/min | 258 r/min |
| 12 Bobbin Kafesleri | 236 r/min | 236 r/min | ||
| 18 Bobbin Kafesleri | 202 r/min | |||
| 24 Bobbin Kafesleri | 176 r/min | |||
| Kapstan | Kapstan Tekerlek Çapı | 1250 mm | 1600 mm | 2000 mm |
| Maksimum çekim gücü | 8 T | 10 T | 15 T | |
| Bobbin | PND630 | PND630 | PND630 | |
| Merkezi Ödeme Bobbin | PND630 | PND630 | PND630 | |
| Alışkanlık Bobbin | 1800 mm | 2500 mm | 2500 mm | |
| En yüksek çıkış doğrusal hızı | 35m/dakikada | 40 m/min | 50 m/min | |
| Merkezi Yükseklik | 1000 mm | 1000 mm | 1000 mm | |

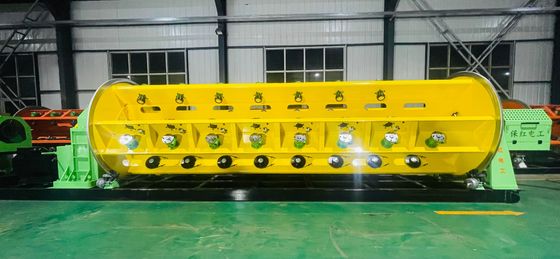

5.Fotoğraflar
6- Fotoğrafları paketle.

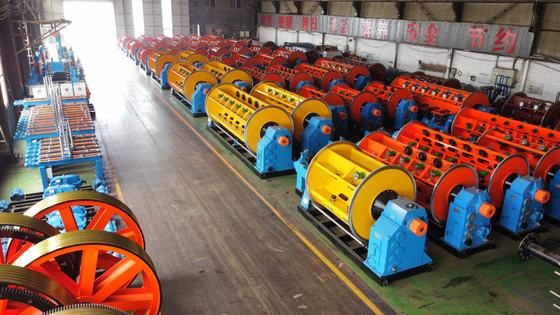

7Fabrikamız ve şirketimizin tanıtımı.
Hebei Baohong Electrical Machinery Co., Ltd. 1 Ağustos 2006 tarihinde kurulmuştur.Tianjin ve ShijiazhuangŞirket kolay ulaşım ve bol miktarda demir ve çelikten yararlanıyor. Stranding makinesi serisi ürünlerinin üretimiyle başlayarak, 18 yıllık bir gelişim geçirdi.
Tamamen yeteneklere ve teknik gücüne güvenerek, şirket sürekli olarak yeni teknolojileri ve süreçleri araştırıyor ve geliştiriyor. gelişmiş üretim teknolojisi, güçlü üretim kapasitesine sahip kapsamlı bir ekonomik birim haline gelmek ve Tüm ülkeyi ve yurtdışını kapsayan satış ağları.
Şirket, 12 mekanik ve elektrik mühendisi de dahil olmak üzere 100'den fazla çalışanı ile, 30.000 metrekarelik bir fabrika alanını kapsamaktadır..Günümüzde, büyük ölçekli işleme ekipmanlarının ve araştırma, geliştirme ve süreçlerin iyileştirilmesi, şirket JLK kafes üreten Çin'de tek üreticisi haline geldi Bir montaj hattındaki seri birimleri.
