| Ürün adı: | Tel ve Kablo Yapma Makinesi: 630/6+12+18 Sert Kalıcı Çözüm | Malzeme: | Çelik/Cu/Al |
|---|---|---|---|
| Uygunluk:: | karaya oturma | Durum: | Yeni |
| Avantaj: | DOĞRUDAN ÜRETİCİ | OEM VEYA DEĞİL: | Oem |
| tablo: | Gereksinim olarak | Garanti Süresi: | 1 Yıl |
| Vurgulamak: | 630/6+12+18 rigid stranding machine,wire and cable making machine with warranty,rigid stranding solution for cable production |
||
Tel ve Kablo Üretim Makinesi: 630/6+12+18 Rijit Büküm Çözümü
1. Uygulama
Bu makine, büyük kesitli ve uzun ömürlü çelik özlü alüminyum tellerinin (ACSR) ve alüminyum alaşımlı iletkenlerin burulmasız bükümü için kullanılır. Yuvarlak, özel şekilli ve sektör şekilli çekirdekli bakır iletkenlerin burulmasız bükümü ve sıkıştırılması için de uygulanabilir.
2. Ana bileşen
2.1 Φ630 Boşaltma standı 1 set
2.2 #tip tel yönlendirme standı 1 set
2.3 6B, 12B, 18B büküm makinesi 3 set
2.4 Tel montaj kalıbı ve sıkıştırma cihazı 3 set
2.5 Metre sayacı (Mekanik, Elektronik) 1 set
2.6 Φ 2000 güçlü çift kapstan 1 set
2.7 Φ 2500 kolon tipi sarıcı, traversli 1 set
2.8 Elektrik kontrol sistemi 1 set
2.9 Güvenlik koruma sistemi 4 set
3. Özellikler
3.1 Tüm makine bağımsız motor tarafından tahrik edilir ve kafesin her bölümü ve kapstan ayrı bir kalıcı mıknatıslı senkron servo motor tarafından tahrik edilir. Kafes, özel bir dişli kutusu aracılığıyla döndürülür, bu da geleneksel yer şaftı bağlantılı tahrikli rijit tip büküm makinesine kıyasla yapıyı basitleştirir ve ekipman bakımını daha kolay hale getirir.
3.2 Tüm makinenin kontrolü Siemens ve Inovance serisi PLC'yi benimser ve çeşitli üretim süreci parametreleri dokunmatik ekran aracılığıyla ayarlanır. Kafesin ve kapstanın her bölümü bir Jiangsu Zhima servo motor tarafından tahrik edilir ve motor sürücüsü bir frekans dönüştürücü cihazıdır. İletim doğruluğunu sağlamak için, iletim motoru bir ızgara enkoder geri beslemesi benimser ve tüm makine sinyal iletim doğruluğunu sağlamak için bir veri yolu iletişim yöntemi benimser. Gerçek üretimde, kullanıcılar kablo spesifikasyonlarına göre kafesin her bölümünün hatvesi ve üretim hattının hızı gibi işlem parametrelerini dokunmatik ekranda ayarlar. Başlatma sırasında, tüm makinenin senkronizasyonunu ve bükülmüş tel hatvesinin doğruluğunu sağlamak ve tüm makinenin kademesiz hız düzenlemesini elde etmek için her bir iletim parçasının hızı PLC tarafından otomatik olarak hesaplanır. Elektronik kontrol sistemi gelişmiş teknolojiye, rahat kullanıma ve güvenilir çalışmaya sahiptir.
3.3 Tel kopmasını tespit etmek için darbe prensibi kullanılır, bu da kafesin her bölümündeki herhangi bir makaranın tel kopma sinyalini doğru bir şekilde belirleyebilir ve tespit doğruluğunu sağlar. Dokunmatik ekrandaki ekran aracılığıyla operatör sorunu hızlı bir şekilde çözebilir ve bir sonraki başlatmayı yapabilir.
3.4 Makine, makinenin tüm parçalarının çalışma durumunu birleşik komutlandırmak ve koordine etmek için Inovance PLC programlanabilir denetleyici ve saha veri yolunu kullanır ve AC motorun başlatılmasını ve çalışmasını kontrol etmek için bir frekans dönüştürücü kullanır. Inovance dokunmatik ekran, çeşitli işlem parametrelerini ayarlamak ve görüntülemek için kullanılır. Elektronik kontrol sistemi teknolojik olarak gelişmiş, kullanımı kolay ve güvenilir bir çalışmaya sahiptir.
4.Ana teknik parametreler
| Model (Rijit Büküm Makinesi) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Tek tel çapı | Bakır | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.8-5 mm | φ1.8-5 mm | φ1.8-5 mm | |
| Maksimum bükülmüş iletken OD | φ15 mm | φ25 mm | φ45 mm | |
| Büküm Hatvesi | 6 Makaralı Büküm Kafesi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Makaralı Büküm Kafesi | 75-560 mm | 75-560 mm | ||
| 18 Makaralı Büküm Kafesi | 92-680 mm | |||
| 24 Makaralı Büküm Kafesi | 108-790 mm | |||
| Dönüş Hızı | 6 Makaralı Büküm Kafesi | 258 dev/dak | 258 dev/dak | 258 dev/dak |
| 12 Makaralı Büküm Kafesi | 236 dev/dak | 236 dev/dak | ||
| 18 Makaralı Büküm Kafesi | 202 dev/dak | |||
| 24 Makaralı Büküm Kafesi | 176 dev/dak | |||
| Kapstan | Kapstan Tekerlek Çapı | 1250 mm | 1600 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 8 T | 10 T | 15 T | |
| Makaralar | PND630 | PND630 | PND630 | |
| Merkezi Boşaltma Makarası | PND630 | PND630 | PND630 | |
| Sarıcı Makarası | 1800mm | 2500mm | 2500mm | |
| Maksimum Çekme Doğrusal Hızı | 35m/dak | 40 m/dak | 50 m/dak | |
| Merkezi Yükseklik | 1000 mm | 1000 mm | 1000 mm | |

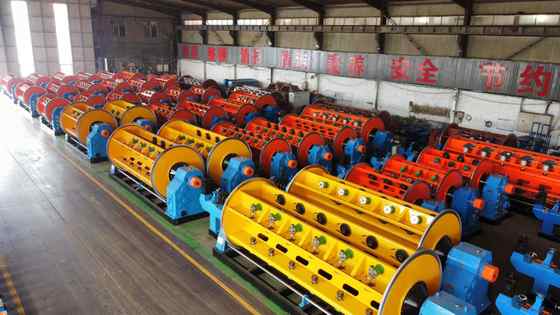

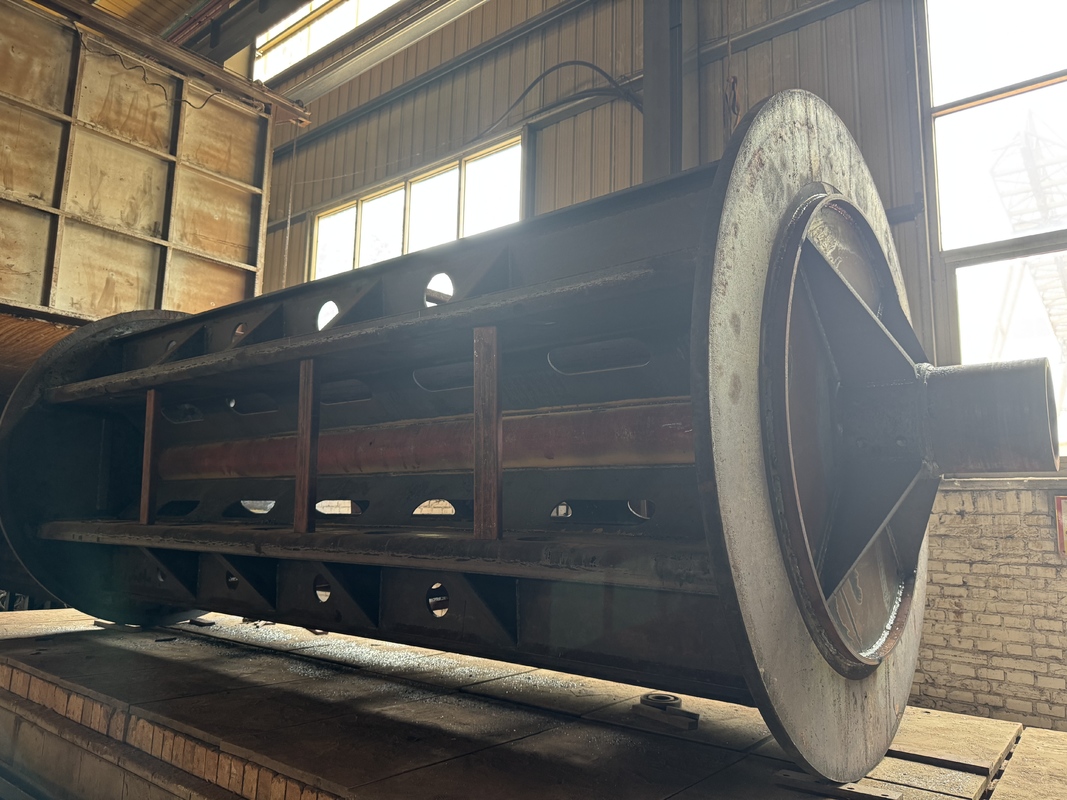

5.Fotoğraflar
6.Paketleme fotoğrafı
7.Fabrikamız ve tanıtımımız
Hebei Baohong Elektrik Makineleri A.Ş. 1 Ağustos 2006 tarihinde kurulmuştur. Pekin, Tianjin ve Shijiazhuang'ın üçgen merkezinde yer alan Hebei Şehri, Shawa Kasabası'nın sanayi bölgesinde bulunan şirket, uygun ulaşım ve bol demir ve çelik kaynaklarından yararlanmaktadır. Büküm makinesi serisi ürünlerinin üretimiyle başlayan şirket, 18 yıllık bir gelişim sürecinden geçmiştir.
Yetenek avantajlarına ve teknik gücüne tam olarak dayanarak, şirket sürekli olarak yeni teknolojiler ve süreçler araştırmakta ve geliştirmekte, istikrarlı bir büyüme elde etmekte ve giderek gelişmiş üretim teknolojisi, güçlü üretim kapasitesi ve tüm ülkeyi ve denizaşırı ülkeleri kapsayan satış ağlarına sahip kapsamlı bir ekonomik varlık haline gelmektedir. Şirket, 30.000 metrekarelik bir fabrika alanına, 12 makine ve elektrik mühendisi dahil olmak üzere 100'den fazla çalışana sahiptir ve işleme ekipmanları toplam 60 milyon yuan'ı aşmaktadır. Şu anda, büyük ölçekli işleme ekipmanlarının tanıtılması ve süreçlerin araştırılması, geliştirilmesi ve iyileştirilmesi yoluyla şirket, Çin'de JLK kafes büküm makinesi serisi ünitelerini montaj hattında üreten tek üretici haline gelmiştir.
