| Adı: | Çıplak Bakır Tel Sert Bükme Makinesi | Uygulama: | Kablo Büküm |
|---|---|---|---|
| Makaralar: | 500/630/710 | Malzeme: | Çelik, Cu, Al |
| Bobin yükleme: | Yan/yan alttan yükleme | PLC: | Siemens |
| Teknik Destek: | Yurtdışı Destek | Garanti Süresi: | 1 yıl |
| Vurgulamak: | Çıplak Bakır Tel Büküm Makinası,ACSR Kablo Sert Büküm Makinası,Kablo Büküm Makinası Yüksek Kesit |
||
Çıplak Bakır Tel Çaplama Makinesi Yüksek Bölüm ACSR Kablo Sabit Çerçeve Yapma Makinesi
1Uygulama
Bu makine yaygın olarak kullanılırBakır ve alüminyum iletken kablolar bükülmüş tel sistemi fan basılmış, basılmış ve yuvarlak bir şekilde çekilmiş iletken segment iletken iplikleri bükülmüş önceden basılmış.
2.Özellikleri
2.1 Bobbin boyutu: 400 mm, 500 mm, 630 mm, 710 mm, 800 mm
2.2 Tek kafesli bobin sayısı: 6 bobinden 48 bobine kadar
2.3 Sıkıştırma: Pnömatik tip sıkıştırma, motor sıkıştırma, manuel sıkıştırma
2.4 Gerginlik kontrolü: Isterezi gerginlik kontrolü, mekanik gerginlik kontrolü
2.5 Geri bildirimle mekanik gerilim kontrolü, pnevmatik gerilim kontrolü
2.6 Bobin yükleme: Yan alt hidrolik yükleme, yan alt elektrik yükleme, yan alt yükleme
3. Teknik veriler
| Model (Sıkı Stranding Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| En fazla kanatlı iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum çekim gücü | 30 T | 30 T | 40 T | |
| Spiral öncesi cihaz | Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motor Gücü | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobbin Boyutu | 500*375*127 | 630*475*127 | 710*530*127 | |
| Merkezi Ödeme Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Alışkanlık Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| En yüksek çıkış doğrusal hızı | 69 m/min | 69 m/min | 62 m/min | |
| Merkezi Yükseklik | 1000 mm | 1100 mm | 1100 mm | |
4Fotoğraf.
5- Paket fotoğrafı.

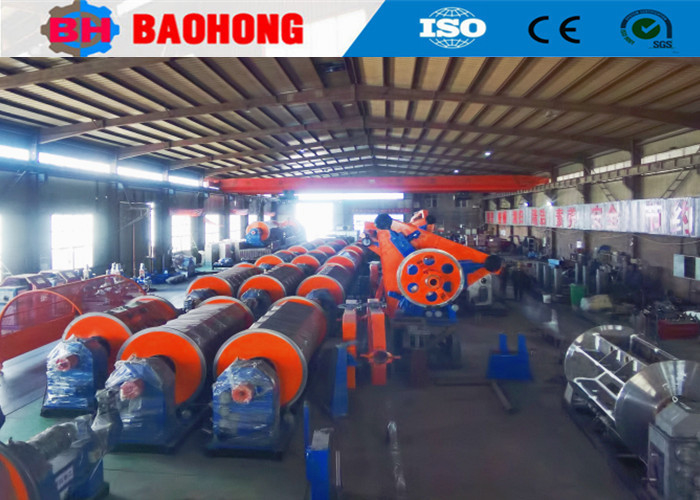

6.Fabrikamız ve tanıtım
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
