| Product name: | PLC Touch Screen Planetary Stranding Machine | Use for: | Stranding |
|---|---|---|---|
| Shape: | Planetary type | Drum sizes: | 315 mm，400 mm, 500 mm,600mm |
| Materials: | Cu, Al,Steel wires | Max.stranded conductor OD(630): | φ45 mm |
| Motor Power(400): | 22 KW | Equipment color: | Optional |
| Vurgulamak: | Planet Kablo Büküm makinesi,315mm Bobinler Sert Büküm Makinesi,Dokunmatik Ekranlı Tel Kablo Büküm Makinesi |
||
PLC Dokunmatik Ekran 315mm Bobbinler
1. Kullanım
Makine bakır / aluminum / çelik tel örgütleme için kullanılır.
2Ana Karakterler
2.1Merkezi şaft makaraları taşımıyor.
2.2Yüksek sertlik, yüksek hız ve düşük inersi yüksek hız ve düşük inersi.
2.3.Tam bir servo kontrol seti kullanarak, dokunmatik ekran doğrudan dijital ayar kesicinin mesafesini.
2.4En gelişmiş acil durma cihazı.
2.5.Tüm makine akıllı kontrol.
2.6Siemens PLC kontrol sistemi, dokunmatik ekranla çalışıyor.
3Mekanik ve elektrik bileşenleri
3.1 rulmanlar Ha Erbin, Wa Fangdian ve Luoyang markalarından.
3.2 Motorlar ünlü Çin ürünlerinden.
3.3 AC sürücüsü Danfoss markasından.
3.4 PLC Siemens'ten.
3.5 dokunmatik ekran Siemens'ten.
3.6 Ana düşük gerilimli elektrik bileşenleri yüksek kaliteli ve tanınmış Çin markasından.
4Teknik parametreler
| Model (Planetary Stranding Machine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Tek telin çapı | Bakır | φ1-1.6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alüminyum | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| En fazla kanatlı iletken OD | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Bobbin Kafesleri | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Bobbin Kafesleri | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Bobbin Kafesleri | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Dönüş hızı | 6 Bobbin Kafesleri | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Kafesleri | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Kafesleri | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Kafesleri | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksimum çekim gücü | 2T | 5T | 10T | 15T | |
| Motor Gücü | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Bobbin Boyutu | 315 mm | 400 mm | 500 mm | 630 mm | |
| Merkezi Ödeme Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Alışkanlık Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| En yüksek çıkış doğrusal hızı | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Merkezi Yükseklik | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

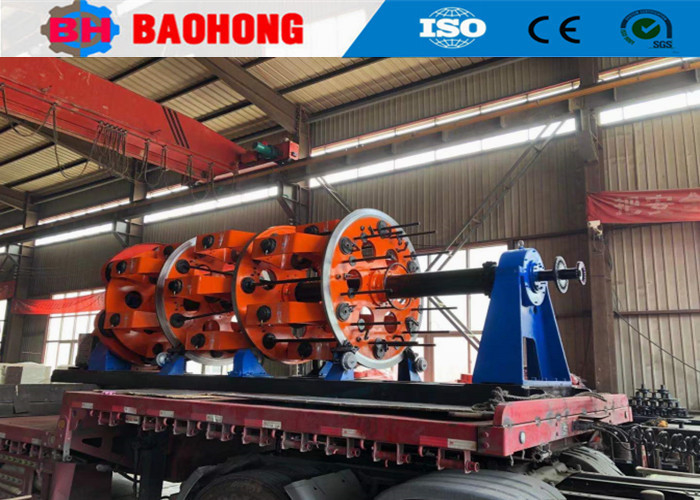

5Fotoğraf.
6- Paket fotoğrafı.
7Fabrikamız ve tanıtım.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
