Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Kafes Tipi Planet Tel Kablo Bükme Makinesi | Başvuru: | tel bükme |
|---|---|---|---|
| Malzeme: | Bakır, Al tel ve Çelik teller | Maks.çok telli iletken OD(500): | φ35 mm |
| Max. Maks. Haul-off Linear Speed(630) Çekme Doğrusal Hızı(630): | 20 m/dak | HS kodu: | 847940 |
| Ekipman boyama: | İstek olarak | Garanti Zamanı: | 1 yıl |
| Vurgulamak: | Planet Tel Kablo Bükme Makinası,Kafes Tipi Tel Kablo Bükme Makinası,20 m/dk Bakır Tel Büküm Makinası |
||

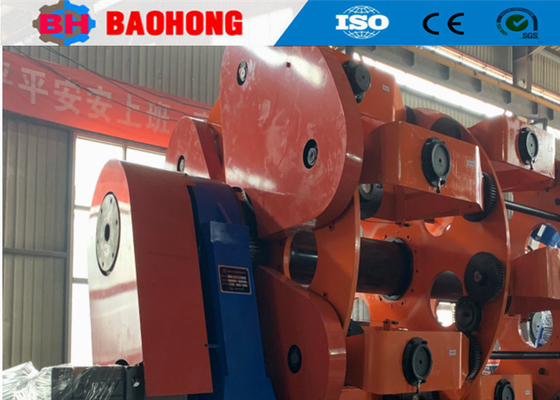

Kafes Tipi Gezegen Telli Kablo Bükme Makinesi 20 M/Dak
1. Kullanım
Bu makine, esnek alüminyum teller veya bakır telleri bükmek, veya yuvarlak veya sektör iletkenleri sıkıştırmak ve bükmek için kullanılır. Ayrıca yalıtımlı çekirdekleri büker ve toz kablolar için çelik zırh yapabilir.
2. Ana Bileşenler
2.1. Besleme
2.2. Metal olmayan bantlama cihazı (seçilebilir)
2.3. Tel kılavuz standı
2.4. Metal bantlama cihazı (seçilebilir)
2.5. Bükme kafesi
2.6. Uzunluk sayacı
2.7. Kapanış kalıp tutucu
2.8. Çift tekerlekli ırgat
2.9. Mekanik şanzıman sistemi (seçilebilir)
2.10. Elektrik kontrol sistemi
2.11. Güvenlik koruma sistemi
2.12. Sıkıştırma cihazı (seçilebilir)
2.13. Sarma
3. Ana Özellikler
3.1 Makara, bükme kafeslerinin etrafında dörtte bir oranında düzenlenmiştir. Merkezi mil makaraları taşımaz.
3.2 Yüksek rijitlik, yüksek performans, yüksek hız ve düşük atalet.
3.3 36 kademeli değişken şanzıman, çift çekme ve çift aktif cihaz ile tahrik edilir. Doğal tel dağılımı, bükme sırasında aşınma hasarını önler.
3.4 En gelişmiş acil durdurma cihazı, her makarayı doğrudan kontrol eder. Herhangi bir tel koparır koparmaz, tüm makine hemen otomatik olarak duracaktır.
3.5 Herhangi bir tel kopmasından sonra takviye sağlanması, özellikle güç kabloları ve yüksek sıkıştırılmış çapraz bağlama kabloları üretimi için uygundur.
3.6 PLC kontrol sistemi, dokunmatik ekranda çalışır.
4. Teknik parametreler
| Model (Gezegensel Bükme Makinesi) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Tek tel çapı | Bakır | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| Alüminyum | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| Maksimum bükülmüş iletken OD | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Bükme Aralığı | 6 Bobin Bükme Kafesi | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 Bobin Bükme Kafesi | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 Bobin Bükme Kafesi | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 Bobin Bükme Kafesi | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Dönme Hızı | 6 Bobin Bükme Kafesi | 218 dev/dak | 120 dev/dak | 106 dev/dak | 55 dev/dak |
| 12 Bobin Bükme Kafesi | 118 dev/dak | 110 dev/dak | 97.5 dev/dak | 45 dev/dak | |
| 18 Bobin Bükme Kafesi | 108 dev/dak | 100 dev/dak | 82.9 dev/dak | 35 dev/dak | |
| 24 Bobin Bükme Kafesi | 98 dev/dak | 90 dev/dak | 74 dev/dak | 25 dev/dak | |
| Irgat | Irgat Tekerlek Çapı | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 2T | 5T | 10T | 15T | |
| Motor Gücü | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| Bobin Boyutu | 315 mm | 400 mm | 500 mm | 630 mm | |
| Merkezi Besleme Bobini | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Sarma Bobini | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maksimum Çekme Doğrusal Hızı | 25 m/dak | 30 m/dak | 34.7 m/dak | 20 m/dak | |
| Merkezi Yükseklik | 1000 mm | 1000 mm | 1000 mm |
|
|
5. Fotoğraf
6. Paketleme fotoğrafı
7. Fabrikamız ve tanıtım
Hejian Baohong Electrical Machinery Co., Ltd., 2006 yılında kurulmuştur. Şirketimiz, Hebei Eyaleti, Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır ve Kuzey Çin'deki tel bükme makinesi ve döşeme makinesi için en büyük profesyonel üretici olmuştur.
2006'dan beri, müşterilerimizin özen ve desteğine güvenerek, Baohong Machinery tel bükme makinesi ve döşeme makinesinin araştırma ve geliştirmesine kendini adamıştır ve büyük gelişmeler kaydetmiştir. Şimdi, JLK rijit bükme makinesi serisinin Çin'de bir montaj hattı işleme olarak geliştirilebilen tek fabrika haline geldik ve ayrıca JGB Yay atlamalı bükme hatlarını, CGB Yay atlamalı kablolama hatlarını ve CLY Yüksek hızlı Beşik tipi Döşeme hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Electrical Machinery Co., Ltd., 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesini kapsamaktadır. Şirketimizde 10 Ar-Ge personeli dahil olmak üzere 60 çalışan bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
