Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Adı: | Güneş Tipi Bakır Tel Kablo Zırhlama Makinesi | Bobin Ebatları: | 400 mm, 500 mm, 630 mm, vb. |
|---|---|---|---|
| Türü: | Gezegen ve Güneş tipi | yükleme yolu: | yan / yan alt yükleme |
| Tel Çapı: | 1,5-2,5 mm | Çekme Teker Çapı (500): | 2000 mm |
| PLC Markası: | İsteğe bağlı | Makine Rengi: | İsteğe bağlı |
| Vurgulamak: | Yüksek Hızlı Kablo Bükme Makinası,Güneş Tipi Tel Bükme Makinası,Cu Kablo Zırh Makinası |
||

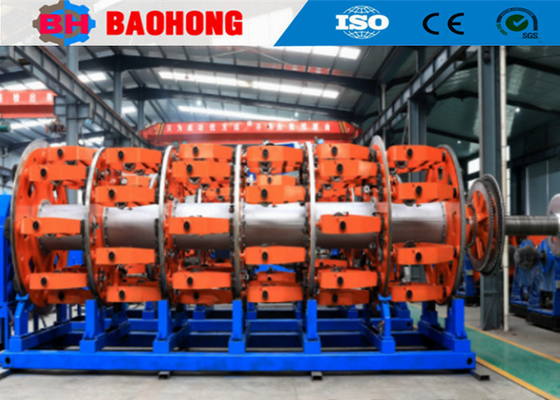

Güneş Tipi Cu Tel Kablo Zırhlı Makinesi Yüksek Hız
1Uygulama
Mükemmel Performans Yüksek Hızlı Çelik Tel Kablo Zırhlı MakineÇelik tel ve bakır tel koruma için kullanılan tek katmanlı zırhlar30 Kablo.Teypleme başıyla birlikte, yalıtım çekirdekleri ve bazı kontrol kabloları için kullanılabilir.Kırık tel alarmı sinyali nabızla iletilir ve kırık tel durma oranı %100'tür.Kapstan tekerleğinin yüzey cilalanması.
2. Ana bileşen
Merkezi ödemesi, zırhlı hortum, matris tutucu, bantlama cihazı, çekiş cihazı, sayaç sayacı, alım geçiş cihazı, iletken sistemi ve elektrikli kontrol sistemi.
3Ana özellikleri
3.1 Makine, aşağıdaki güç kablolarını üretmek için uzun uzunluklu ve kesimsiz alüminyum bakır, alüminyum alaşımı, alüminyum kablo çelik takviye tellerini bağlamak için uygundur.Sektör şeklindeki iletkenler, yuvarlak sıkıştırılmış, tek çekirdek prespiral.
3.2 Makaralar kafeslerin etrafında dörtlü olarak düzenlenmiştir. Merkezi yan yükleme sistemi verimliliği çok daha fazla artırabilir.
3.3 36 basamaklı vites kutusu ile çalıştırılırken, çift tekerlekli kapstanın çekiş tekerlekleri asılar üzerinde asılı konumdadır.Bir tekerlek düz ve diğerine eğik konum çekilecek malzeme iyi bakım sağlamak için düzenlenmiştirMaksimum çekim gücü 15T'ye ulaşır. Her bobin, kırık tel durumunda makineyi otomatik olarak durdurmayı sağlayan gelişmiş bir kırık tel dedektörü ile donatılmıştır.
4. Teknik parametreler
Model (Çelik Tel Zırhlı Makine) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Çelik tel çapı | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| En fazla düşmüş OD | 40 mm | 55 mm | 60 mm | 70 mm | |
| Sıkışık Atış | 24 Bobbin Kafesleri |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Bobbin Stranding Cage (Bobbin Kafesleri) |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Bobbin Stranding Cage |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Bobbin Stranding Cage | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Dönüş hızı | 24 Bobbin Kafesleri | 98 r/min | 90 r/min | 68,3 r/min | 55 r/min |
| 36 Bobbin Stranding Cage (Bobbin Kafesleri) | 88 r/min | 80 r/min | 58,3 r/min | 45 r/min | |
| 42 Bobbin Stranding Cage | 78 r/min | 70 r/min | 48,3 r/min | 35 r/min | |
| 48 Bobbin Stranding Cage | 68 r/min | 60 r/min | 38,3 r/min | 28 r/min | |
Kapstan |
Kapstan Tekerlek Çapı | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksimum çekim gücü | 10T | 15T | 15T | 20T | |
Motor Gücü |
45 KW | 55 KW | 55 KW | 75 KW | |
Bobbin Boyutu |
315 mm | 400 mm | 500 mm | 630 mm | |
Merkezi Ödeme Bobbin |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobbin'i al. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
En yüksek çıkış doğrusal hızı |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Merkezi Yükseklik |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Fotoğraflar
6- Paket fotoğrafı.
7.Fabrikamız ve tanıtım
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
