Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Makine adı: | Tel Kablo Zırhlama Makinesi | Bobin Özellikleri: | 400 mm, 500 mm, 630 mm, vb. |
|---|---|---|---|
| Tip: | Gezegen ve Güneş şekli | Malzemeler: | Çelik/Cu/Al |
| Merkez yüksekliği: | 1000 mm | Motor Gücü(630): | 75 kW |
| Ekipman Rengi: | istek olarak | GTİP Kodu: | 8479400000 |
| Vurgulamak: | Planet Tipi Kablo Bükücü,1000mm Tel Büküm,75 KW Çelik Tel Zırh Makinesi |
||

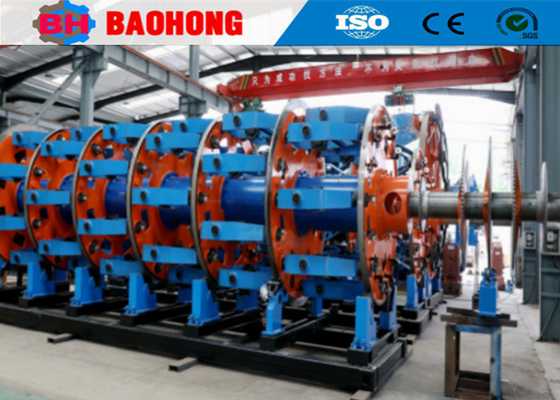

1000mm Çelik Tel Zırhlama Makinesi Planet Tipi 75 KW Kablo Bükme Makinesi
1. Uygulama
Planet tipi çelik tel zırhlama makinesi AL kaplı çelik, OPGW, AL alaşımlı iletken, bakır ve AL bükme teli ve çelik çekirdekli AL bükme teli ile bükme için kullanılır.
2. Ana Bileşen
2.1. 1600 portal besleme standı
2.2. Besleme gerilim kontrolörü
2.3. 8B kafes
2.4. 16B kafes
2.5. Tel montaj kalıbı
2.6. Metre sayacı
2.7. 1600 çift makara cihazı
2.8. 2500 portal sarıcı travers standı ile
2.9. Mekanizma aktarma sistemi
2.10. Elektrik kontrol sistemi
2.11. Güvenlik çiti
3. Ana özellikler
3.1 Makine, uzun uzunluk ve kesitli çıplak alüminyum bakır, alüminyum alaşımı, alüminyum kablo çelik takviye tellerini aşağıdaki güç kablolarını üretmek için bükmeye uygundur. Sektör şeklinde iletkenler, yuvarlak sıkıştırılmış, tek çekirdekli ön sargılı.
3.2 Makaralar kafeslerin etrafına çeyrek olarak yerleştirilmiştir. Merkezi yan yükleme sistemi verimliliği önemli ölçüde artırabilir, ekipman yüksek güçlü, yüksek hızlıdır.
3.3 36 kademeli dişli kutusu ile tahrik edilir, çift tekerlekli makaranın iki tekerleği şaftlara desteklenen konsol konumundadır. Bir tekerlek düz, diğeri ise çekilecek malzemenin iyi bakımını sağlamak için eğimli konumdadır. Maksimum çekme kuvveti 15T'ye ulaşır. Her makara, telin kopması durumunda makineyi otomatik olarak durdurmaya izin veren gelişmiş bir kırık tel dedektörü ile donatılmıştır.
4. Teknik parametreler
Model (Çelik Tel Zırhlama Makinesi) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Çelik tel çapı | 1-2 .5 mm | 1-2 .5 mm | 1-2 .5 mm | 1-2 .5 mm | |
| Maksimum bükülmüş dış çap | 40 mm | 55 mm | 60 mm | 70 mm | |
| Bükme Adımı | 24 Bobin Bükme Kafesi |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Bobin Bükme Kafesi |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Bobin Bükme Kafesi |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 Bobin Bükme Kafesi | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Dönüş Hızı | 24 Bobin Bükme Kafesi | 98 dev/dak | 90 dev/dak | 68 .3 dev/dak | 55 dev/dak |
| 36 Bobin Bükme Kafesi | 88 dev/dak | 80 dev/dak | 58 .3 dev/dak | 45 dev/dak | |
| 42 Bobin Bükme Kafesi | 78 dev/dak | 70 dev/dak | 48 .3 dev/dak | 35 dev/dak | |
| 48 Bobin Bükme Kafesi | 68 dev/dak | 60 dev/dak | 38 .3 dev/dak | 28 dev/dak | |
Makara |
Makara Çapı | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Maksimum Çekme Kuvveti | 10T | 15T | 15T | 20T | |
Motor Gücü |
45 KW | 55 KW | 55 KW | 75 KW | |
Bobin Boyutu |
315 mm | 400 mm | 500 mm | 630 mm | |
Merkezi Besleme Bobini |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Sarıcı Bobini |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Maksimum Çekme Doğrusal Hızı |
25 m/dak | 30 m/dak | 34 .7 m/dak | 45 m/dak | |
Merkez Yüksekliği |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Fotoğraflar
6. Paketleme fotoğrafı
7. Fabrikamız ve tanıtımımız
Hejian Baohong Elektrik Makineleri A.Ş. 2006 yılında kurulmuştur. Şirketimiz, Hejian Şehri, Hebei Eyaleti'nin Ekonomik Kalkınma Bölgesi'nde yer almaktadır ve Kuzey Çin'deki en büyük profesyonel tel bükme ve makara makinesi üreticisidir.
2006 yılından bu yana, müşterilerimizin ilgisi ve desteği sayesinde, Baohong Makine, tel bükme ve makara makinesinin araştırma ve geliştirmesine adamıştır ve büyük ilerleme kaydetmiştir. Şimdi, Çin'de JLK rijit bükme makinesi serisinin montaj hattı işleme haline getirilmesi üretimini geliştirebilen tek fabrika haline geldik ve ayrıca JGB Bow skip bükme hatlarını, CGB Bow skip tipi kablolama hatlarını ve CLY Yüksek Hızlı Cradle tipi Makara hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Elektrik Makineleri A.Ş., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketimizde 10 Ar-Ge personeli dahil 60 çalışan bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
