PLC Gezegen Tipi Elektrik Teli Kablo Üretim Makinesi Çok Fonksiyonlu
1. Kullanım
Makine, Cu, Al tel, ACSR ve yalıtımlı tellerin geri bükümlü olarak bükülmesi için kullanılır. Ayrıca çelik zırhlı veya Cu ekranlı kabloları da üretebilir.
2. Ana Karakteristik
2.1. Yüksek rijitlik, yüksek hız ve düşük atalet.
2.2. %100 Geri büküm tasarımı, büküm sırasında aşınma hasarı olmadığını garanti eder.
2.3. En gelişmiş acil durdurma cihazı.
2.4. Çeşitli PLC elektrik seçenekleri mevcuttur.
2.5. Pozitif cihaz ile sabit makara geri gerilimi sağlanır ve gerekli gerilimi kontrol etmek için tek makara dönüşü elektronik olarak algılanır. Ayrıca, pnömatik moddan daha ucuz olan manyetik gerilim kontrol sistemi isteğe bağlıdır.
2.6. Gezegen büküm makinesi, herhangi bir tel/kablo işleme işi için uygundur.
3. Konfigürasyon
Besleme, 6 makaralı, 12 makaralı, 18 makaralı bölüm, 24 makaralı ve 30 makaralı ana gövdeler, kalıp tutucu, bant sarıcı, zırh ünitesi, çekici, alıcı, tahrik sistemi ve elektrik sistemi.
4. Teknik parametreler
| Model (Gezegen Büküm Makinesi) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Tek tel çapı |
Bakır |
φ1-1.6 mm |
φ1-4 mm |
φ1.2-5 mm |
φ1.5-5 mm |
| Alüminyum |
φ1.2-2 mm |
φ1.2-4 mm |
φ1.4-5 mm |
φ2.0-5 mm |
| Maksimum bükülmüş iletken OD |
φ14 mm |
φ28 mm |
φ35 mm |
φ45 mm |
| Büküm Adımı |
6 Makaralı Büküm Kafesi |
26-435 |
39-695 |
44-770 |
48-840 |
| 12 Makaralı Büküm Kafesi |
30-526 |
43-774 |
47-858 |
50-928 |
| 18 Makaralı Büküm Kafesi |
34-639 |
47-858 |
55-1001 |
65-1201 |
| 24 Makaralı Büküm Kafesi |
38-749 |
51-940 |
63-1151 |
75-1601 |
| Dönüş Hızı |
6 Makaralı Büküm Kafesi |
218 dev/dak |
120 dev/dak |
106 dev/dak |
55 dev/dak |
| 12 Makaralı Büküm Kafesi |
118 dev/dak |
110 dev/dak |
97.5 dev/dak |
45 dev/dak |
| 18 Makaralı Büküm Kafesi |
108 dev/dak |
100 dev/dak |
82.9 dev/dak |
35 dev/dak |
| 24 Makaralı Büküm Kafesi |
98 dev/dak |
90 dev/dak |
74 dev/dak |
25 dev/dak |
| Çekici |
Çekici Tekerlek Çapı |
1000 mm |
1600 mm |
1800 mm |
2000 mm |
| Maksimum Çekme Kuvveti |
2T |
5T |
10T |
15T |
| Motor Gücü |
18.5 KW |
22 KW |
37 KW |
55 KW |
| Makara Boyutu |
315 mm |
400 mm |
500 mm |
630 mm |
| Merkezi Besleme Makarası |
315 mm |
1250 mm |
1600 mm |
1600 mm |
| Toplama Makarası |
1250 mm |
2000 mm |
2000 mm |
2500 mm |
| Maksimum Çekme Doğrusal Hızı |
25 m/dak |
30 m/dak |
34.7 m/dak |
20 m/dak |
| Merkezi Yükseklik |
1000 mm |
1000 mm |
1000 mm |
1100 mm |
5. Fotoğraf

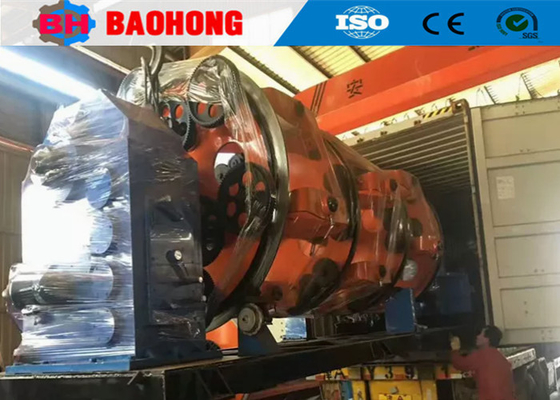

6. Paketleme fotoğrafı
7. Fabrikamız ve tanıtımımız
Hejian Baohong Elektrik Makine A.Ş. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti, Hejian Şehri Ekonomik Kalkınma Bölgesi'nde yer almaktadır ve Kuzey Çin'deki en büyük profesyonel tel bükme makinesi ve kablo çekme makinesi üreticisidir.
2006 yılından bu yana, müşterilerimizin ilgi ve desteğine dayanarak, Baohong Makine tel bükme makinesi ve kablo çekme makinesi araştırma ve geliştirmesine kendini adamış ve büyük ilerleme kaydetmiştir. Şimdi Çin'de JLK rijit bükme makinesi serisinin üretimini montaj hattı işlemine dönüştürebilen tek fabrika haline geldik ve ayrıca JGB Bow skip bükme hatlarını, CGB Bow skip tipi kablolama hatlarını ve CLY Yüksek hızlı Cradle tipi Kablo Çekme hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Elektrik Makine A.Ş., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketimizde 10 Ar-Ge personeli dahil olmak üzere 60 çalışan bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
