| Adı: | Sert Çerçeve Tipi Kablo Bükme Makinesi | Kullanımı: | tel bükme |
|---|---|---|---|
| Boyut: | 500/630/710/720 | Malzeme: | Bakır, Alüminyum tel ve Çelik teller |
| PLC Markası: | Siemens | Maks. Çekme Kuvveti: | 30T |
| Makine Rengi: | Rica olarak | Garanti süresi: | 12 ay garanti |
| Vurgulamak: | Çerçeve Tipi Kablo Bükme Makinesi,Alüminyum Tel Kablo Bükme Makinesi,630mm Makaralı Kablo Bükme Makinesi |
||

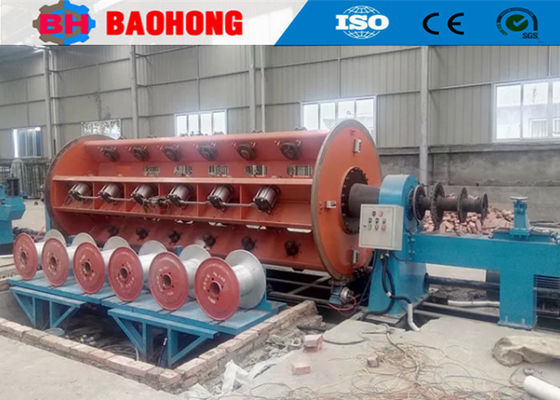

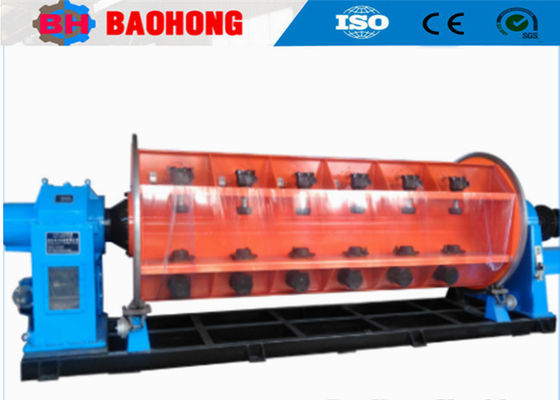

Alüminyum tel için Sert Çerçeve Tipi Kablo Stranding Makinesi
1Uygulama
Makine, aşağıdaki güç kablolarını üretmek için uzun uzunluklu ve kesit çıplak alüminyum bakır, alüminyum alaşım, alüminyum kablo çelik takviye telleri bağlamak için uygundur.Sektör şeklindeki iletkenlerDöner sıkıştırılmış.
2Ana bileşenler
2.1 Ödeme 1set
2.2 Her makara için sert kanat 1 set
2.3 Sıkıştırma ve Montaj matris tutucusu 1 set
2.4 Ön bükme ve sıkıştırma cihazı 1 set
2.5 metre sayacı 1 set
2.6 Capstan 1 set
2.7 Geçiş standı 1 set
2.8 Sütun tipi alım 1set
2.9 Ana dolap ve operasyon dolabı her biri 1 set
3. Özellikleri
3.1 Motor/yerleşim ocağı ayrı bir şekilde.
3.2 Tüm yapı büyük yatay torna üzerinde işlenecek.
3.3 Bobbin: 500mm, 630mm, 710mm DIN 46397 Standart / Modified.
3.4 Dijital büyüklük taraması kullanarak her bir sarmal kafesindeki herhangi bir bobinin kırılma sinyalini doğru bir şekilde tahmin edebilir ve kırılma konumu dokunmatik ekranda gösterilir.
4. Teknik parametreler
| Model (Sıkı Stranding Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| En fazla kanatlı iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum çekim gücü | 30 T | 30 T | 40 T | |
| Spiral öncesi cihaz | Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motor Gücü | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobbin Boyutu | 500*375*127 | 630*475*127 | 710*530*127 | |
| Merkezi Ödeme Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Alışkanlık Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| En yüksek çıkış doğrusal hızı | 69 m/min | 69 m/min | 62 m/min | |
| Merkezi Yükseklik | 1000 mm | 1100 mm | 1100 mm | |
5. Fotoğraflar
6- Paket fotoğrafı.
7Fabrikamız ve şirketimizin tanıtımı.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
