| Ürün Adı: | Rijit Çerçeve Tipi Bükme Makinesi | Kullanımı: | tel bükme |
|---|---|---|---|
| makara boyutları: | 500/630/710 | Malzemeler: | Çelik, bakır |
| HS kodu: | 847940 | Motor markası: | Siemens |
| makine boyama: | Müşteri gereksinimleri | Garanti Dönemi: | 1 yıl garanti |
| Vurgulamak: | Sert Çerçeve Kablo Bükme Makinası,Alüminyum Kablo Bükme Makinası,Motorlu Kablo Bükme Makinası |
||
Alüminyum için motorlu katı çerçeve tipi tel ve kablo bağlama makinesi
1Uygulama
Sert ipleme makinesi, uzun uzunluklu ve büyük çaplı bakır, alüminyum ve alüminyum alaşımlı tel ve iletkenleri ipleme için kullanılır.Müşterinin gereksinimlerine göre sıkıştırılmış yuvarlak veya bölüm şeklinde (düz veya spiral öncesi)Ayrıca müşterilerin gereksinimlerine uygun olarak bu kafes türü kanat makinesini de özelleştiriyoruz.
2Ana bileşenler
2.1 Ödeme 1 set
2.2 12.18B Sert tel 1 set
2.3 Sıkıştırma ve Montaj matris tutucusu 1 set
2.4 Konsantrik bant makinesi 1 set
2.5 metre sayacı 1 set
2.6 Capstan 1 set
2.7 Geçiş standı 1 set
2.8 Sütun tipi alım 1 set
2.9 Motor + hız azaltıcı 1 set
2.10 Şanzıman ocağı 1 set
2.11 Elektrikli kontrol dolabı (asıl dolab ve kontrol dolabı) her biri 1 set
3. Özellikleri
3.1 Sıkı çerçeveler 1+6+12+18+24+30+36 Bobbin Kafes ile tasarlanmıştır.
3.2 Ağır görevli çerçeve tipi katı kafese bağlama makinesi, Kafesler her iki ucunda kendi kendini hizalayan rulo rulmanına dayalıdır. Tamamen kapalı dişli, rulman için merkezi yağlama sistemi, kafese sürüş.
3.3 Hidrolik zemin tipi kullanan bobin grubu yükleme. Yan araba yükleyicileri de isteğe bağlıdır.
3.4 Ağır sıkıştırma yükleri için uygun eğimli tasarımlı çift tekerlekli kapstan.
3.5 Kafes için disk tipi pnevmatik fren.
3.6 PLC ile donatılmış, isteğe bağlı.
4Teknik veriler
|
Model (Sıkı Stranding Makinesi)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
En fazla kanatlı iletken OD
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum çekim gücü | 30 T | 30 T | 40 T | |
| Spiral öncesi cihaz | Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Motor Gücü
|
90-180 KW | 110-180 KW | 130-180 KW | |
|
Bobbin Boyutu
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Merkezi Ödeme Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Alışkanlık Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
En yüksek çıkış doğrusal hızı
|
69 m/min | 69 m/min | 62 m/min | |
|
Merkezi Yükseklik
|
1000 mm | 1100 mm | 1100 mm | |

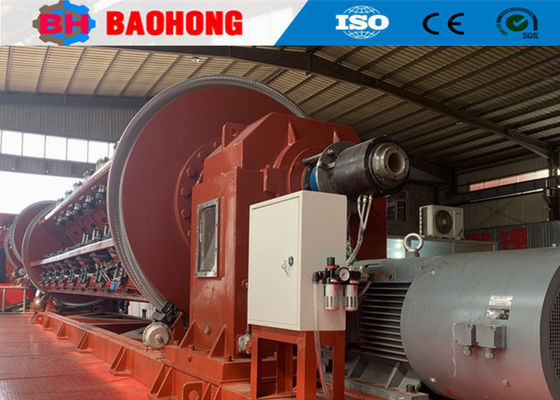

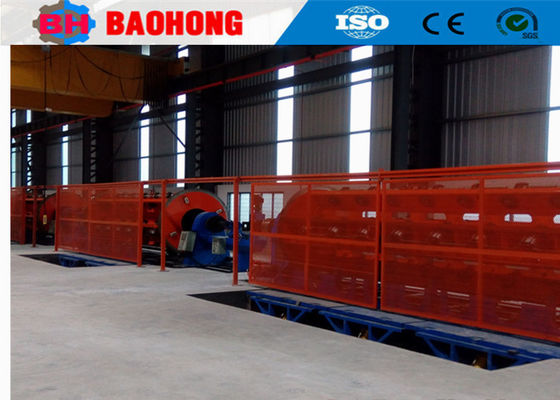

5. Fotoğraflar
6- Fotoğrafları paketle.
7Fabrikamız ve tanıtım.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
