Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | Rijit Çerçeve Tel ve Kablo Bükme Makinesi | Kullanımı: | tel bükme |
|---|---|---|---|
| Davul: | 500/630/710/720 | Büküm malzemeleri: | Bakır, alüminyum, çelik |
| PLC Markası: | Siemens | Motor markası: | Siemens |
| makine boyama: | müşteri isteğine göre | Garanti Süresi: | 12 Aylık |
| Vurgulamak: | Otomatik Sert Çerçeve Büküm Makinesi,500mm Bobin Sert Büküm Makinesi,253RPM Sert Çerçeve Büküm Makinesi |
||

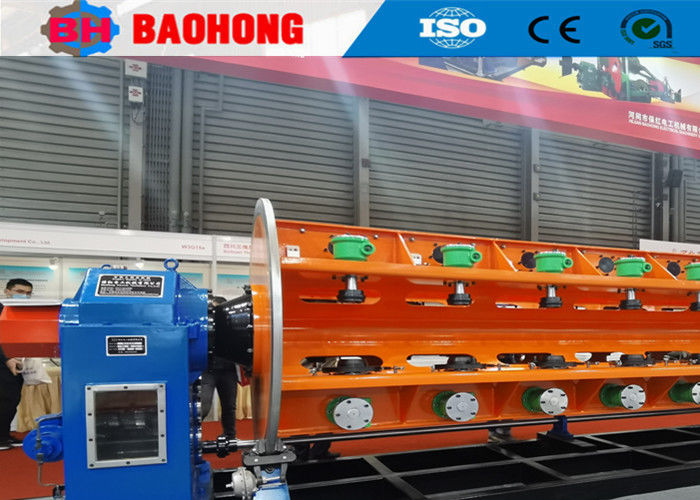

500 mm Bobbin Otomatik Sert Çerçeve Tel ve Kablo Çaplama Makinesi 253RPM
1Uygulama
Makine esas olarak bakır veya alüminyum sektörünün veya yuvarlak iletkenin, ayrıca spiral öncesi sektör iletkeninin yapımı ve sıkıştırılması için kullanılır.Sert çerçeve stranding 1+6+12+18+24+30+36 Bobbin Kafes ile tasarlanmıştır.Bobbin: 500mm, 630mm, 710mm DIN 46397 Standart.
2Ana bileşen.
2.1 Ödeme 1 set
2.2 12.18B Sert tel 1 set
2.3 Sıkıştırma ve Montaj matris tutucusu 1 set
2.4 Konsantrik bant makinesi 1 set
2.5 metre sayacı 1 set
2.6 Kapstan (36 basamaklı vites kutusuyla) 1 set
2.7 Geçiş standı 1 set
2.8 Sütun tipi alım 1 set
2.10 Şanzıman ocağı 1 set
2.11 Elektrikli kontrol dolabı her biri 1 set
3. Özellikleri
3.1 Bu kafes tipi kanatlama makinesini müşterilerin gereksinimlerine göre özelleştiriyoruz.
3.2 Yüksek verimlilik ve hız. Kafes maksimum hızı 253 RPM. Maksimum hat hızı 62.3 m / min.
3.3 Hidrolik zemin tipi kullanan bobin grup yükleme. Yan araba yükleyicileri de isteğe bağlıdır.
3.4 Ağır sıkıştırma yükleri için uygun eğimli tasarımlı çift tekerlekli kapstan.
4. Teknik parametreler
| Model (Sıkı Stranding Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| En fazla kanatlı iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum çekim gücü | 30 T | 30 T | 40 T | |
| Spiral öncesi cihaz | Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motor Gücü | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobbin Boyutu | 500*375*127 | 630*475*127 | 710*530*127 | |
| Merkezi Ödeme Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Alışkanlık Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| En yüksek çıkış doğrusal hızı | 69 m/min | 69 m/min | 62 m/min | |
| Merkezi Yükseklik | 1000 mm | 1100 mm | 1100 mm | |

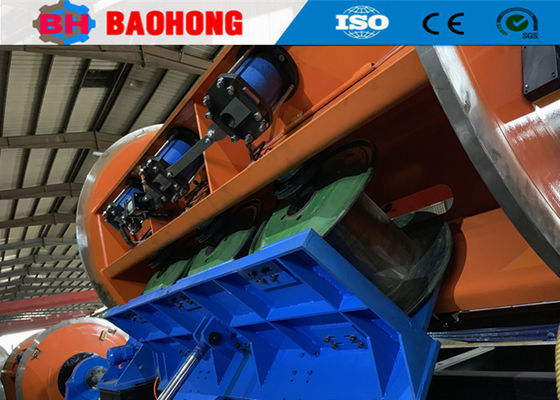

5. Fotoğraflar
6- Fotoğrafları paketle.
7Fabrikamız ve şirketimizin tanıtımları.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
