Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Sert tip Tel ve Kablo Bükme Makinesi | Başvuru: | tel bükme |
|---|---|---|---|
| Bobinler: | 500/630/710/720 | Malzeme: | Bakır, Alüminyum tel ve Çelik teller |
| Maksimum çok telli iletken OD: | φ35-55 mm | PLC Markası: | SIEMENS |
| Boyamak: | Özelleştirilmiş | Garanti süresi: | bir yıl garanti |
| Vurgulamak: | Sert Tel Bükme Makinası,PLC Tel Bükme Makinası,62.3m/Dk Tel Bükme Makinası |
||
DIN 4639 PLC Çelik Sert tip Tel ve Kablo Bükme Makinesi 62.3m/Dk
1. Giriş
Makine, güç kabloları üretmek için kompakt telli çıplak alüminyum tel, çıplak bakır tel ve ACSR için kullanılır.
2. Özellikler
1) Rijit çerçeve bükümü 1+6+12+18+24+30+36 Bobin Kafesi ile tasarlanmıştır.
2) Bobin: 500mm, 630mm, 710mm DIN 46397 Standardı / Modifiyeli.
3) 36 kademeli değişken vites kutusu, çift çekme ve çift aktif cihaz ile tahrik edilir.Doğal tel dağılımı aşınmayı önlersarma sırasında hasar.
4) Her makarayı doğrudan kontrol eden en gelişmiş acil durdurma cihazı.Herhangi bir tel kopar kırılmaz, tamamımakine bir kerede otomatik olarak duracaktır.
5) Herhangi bir tel kopmasından sonra ek sağlamak, özellikle güç kabloları ve yüksek düzeyde sıkıştırılmış çapraz bağlantı için uygundur kablolar üretiyor.
6) Dokunmatik ekranda çalışan Siemens PLC kontrol sistemi.
3. Teknik veriler
| Model (Sert Bükme Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
| tek tel çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maksimum çok telli iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Büküm Aralığı | 6 Bobin Bükme Kafesi | 40-719 mm | 51-896 mm | 54-963mm |
| 12 Bobin Bükme Kafesi | 40-719 mm | 51-896 mm | 54-963mm | |
| 18 Bobin Bükme Kafesi | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobin Bükme Kafesi | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobin Bükme Kafesi | 57-1028 mm | 87-1553mm | 79-1403 mm | |
| Dönme Hızı | 6 Bobin Bükme Kafesi | 230,6 dev/dak | 180,1 dev/dak | 150,6 dev/dak |
| 12 Bobin Bükme Kafesi | 230,6 dev/dak | 180,1 dev/dak | 150,6 dev/dak | |
| 18 Bobin Bükme Kafesi | 208,5 dev/dak | 155 dev/dak | 142,6 dev/dak | |
| 24 Bobin Bükme Kafesi | 179 dev/dak | 130,1 dev/dak | 122,3 dev/dak | |
| 30 Bobin Bükme Kafesi | 161,8 dev/dak | 115,9 dev/dak | 102,7 dev/dak | |
| ırgat | Kaptan Teker Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum Çekme Kuvveti | 30 ton | 30 ton | 40 ton | |
| Spiral Öncesi Cihaz | Saha | 500-2500mm | 500-2500mm | 500-2500mm |
| Motor gücü | 90-180 kw | 110-180 kw | 130-180KW | |
| Bobin Boyutu | 500*375*127 | 630*475*127 | 710*530*127 | |
| Merkez Ödeme Bobini | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Sarma Bobini | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maksimum Çekme Lineer Hızı | 69 m/dak | 69 m/dak | 62 m/dak | |
| Merkezi Yükseklik | 1000 mm | 1100 mm | 1100 mm | |

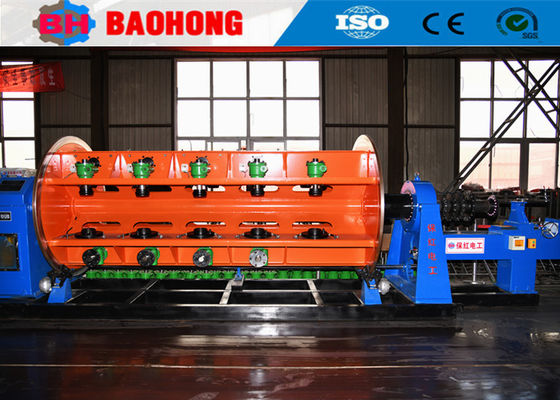

4. Fotoğraf

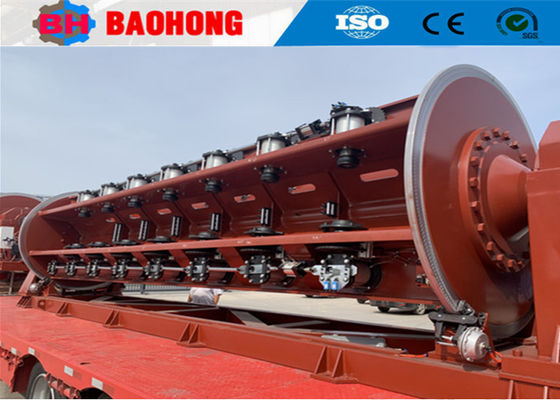

5. Ambalaj fotoğrafı
6. Fabrikamız ve tanıtım
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Hebei Eyaleti, Hejian Şehrinin Ekonomik Kalkınma Bölgesinde bulunan şirketimiz, Kuzey Çin'de tel bükme makinesi ve döşeme makinesi için en büyük profesyonel üretici olmuştur.
2006 yılından bu yana, müşterilerimizin özen ve desteğine güvenen Baohong Machinery, kendisini tel bükme makinesi ve döşeme makinesinin araştırma ve geliştirmesine adadı ve büyük gelişme kaydetti.Şimdi, JLK sert büküm makinesi serisinin üretimini Çin'de bir montaj hattı işleme olacak şekilde geliştirebilen tek fabrika haline geldik ve ayrıca bağımsız olarak JGB Yay atlamalı büküm hatlarını, CGB Yay atlama tipi kablolama hatlarını geliştirdik ve CLY Yüksek hızlı Kızak tipi Döşeme hatları.
Şimdi, Hejian Baohong Electrical Machinery Co., Ltd., 10000 metrekarelik bir alanı, üretim atölyesi 8000 metrekareyi kapsıyor.Şirketimizde 10 Ar-Ge personeli olmak üzere 60 çalışan bulunmaktadır.Yıllık çıktı değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Büküm Makinesi Üreticilerinden biri haline gelmiştir.
