| Adı: | Rijit Bükme Makinesi | Kullanımı: | tel bükme |
|---|---|---|---|
| Bobinler: | 500/630/710 | Malzemeler: | Çelik, Cu, Al |
| HS kodu: | 847940 | PLC Markası: | Siemens |
| Renk: | özel | Garanti süresi: | 12 Aylık |
| Vurgulamak: | Tel Büküm Sert Büküm Makinası,Bakır Tel Büküm Makinası,Kafes Tipi Sert Büküm Makinası |
||
Tel ve Kablo Dönüştürme Sert Çaplama Makinesi Bakır için Sert Çerçeve Tipi
1Uygulama
Makine, aşağıdaki güç kablolarını üretmek için uzun uzunluklu ve kesit çıplak alüminyum bakır, alüminyum alaşım, alüminyum kablo çelik güçlendirici teller için uygundur.Sektör şeklindeki iletkenler, yuvarlak sıkıştırılmış, tek çekirdek prespiral.
2. Özellikleri
2.1.Güç arızası durumunda, makine acil durum frenleme sistemi tarafından kontrol edilen bir duruma gelir ve bobin tarafından tutulur.
İkinci pozitif kilitli yay basıncı. bobinin serbest bırakılması dış taraftan tıkanmış pnevmatik basınçlı hava ile yapılır.
2.2.Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.3. Çeşitli bobin boyutu mevcut ((400,500,630.etc.)
2.4. Çoklu kafes numarası olan çoklu konuklu.12.18.24.30) isteğe bağlı.
2.5Eğimli tasarımlı çift tekerlekli kapstan ağır sıkıştırma yükleri için uygundur. 1500mm-2500mm çapında. çekiş gücü 10000kg.
2.6- Cage için disk tipi pnevmatik fren.
2.7PLC ile donatılmış, isteğe bağlı.
3. Teknik veriler
|
Model (Sıkı Stranding Makinesi)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
En fazla kanatlı iletken OD
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
| Maksimum çekim gücü | 30 T | 30 T | 40 T | |
|
Spiral öncesi cihaz
|
Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
|
Motor Gücü
|
90-180 KW | 110-180 KW | 130-180 KW | |
|
Bobbin Boyutu
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Merkezi Ödeme Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Alışkanlık Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
En yüksek çıkış doğrusal hızı
|
69 m/min | 69 m/min | 62 m/min | |
|
Merkezi Yükseklik
|
1000 mm | 1100 mm | 1100 mm | |

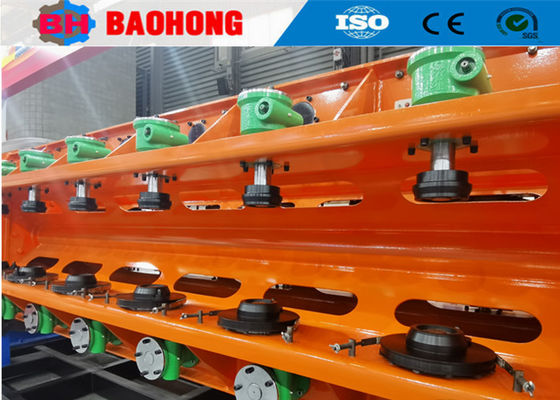

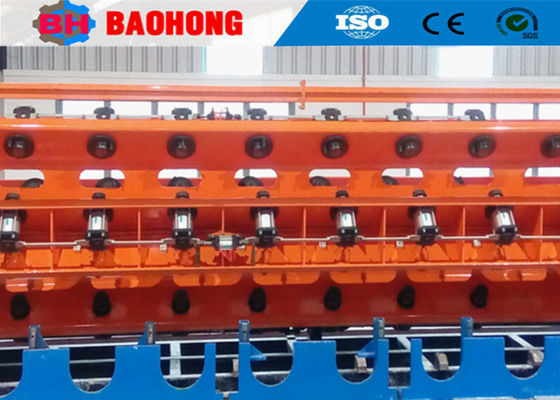

4. Fotoğraflar
5- Paket fotoğrafı.
6Fabrikamız ve tanıtım.
Hejian Baohong Electrical Machinery Co., Ltd. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti Hejian Şehrinin Ekonomik Kalkınma Bölgesi'nde yer almaktadır.Kuzey Çin'de en büyük profesyonel tel bağlama makinesi ve yerleştirme makinesi üreticisi olmuştur..
2006'dan beri, müşterilerimizin bakım ve desteğine güvenerek,Baohong Makineleri, tel ipleme makinesi ve yerleştirme makinesinin araştırma ve geliştirilmesine adanmış ve büyük bir gelişme göstermiştir.Şimdi JLK sert kanat makinesi serisinin üretimini Çin'de bir montaj hattı işleme dönüştürebilecek tek fabrika haline geldik.Ve ayrıca bağımsız olarak geliştirdik JGB Bow atlama stranding hatları, CGB Bow hop tipi kablolama hatları ve CLY Yüksek Hızlı Beşik tipi yerleştirme hatları.
Şimdi, Hejian Baohong Elektrik Makineleri Şirketi, 10000 metrekarelik bir alanı, 8000 metrekarelik bir üretim atölyesi kapsamaktadır. Şirketimizin 10 Ar-Ge personeli de dahil olmak üzere 60 çalışanı vardır.Yıllık üretim değeri şu anda 10 milyon doların üzerinde., ve Çin'in en önemli Stranding Makine Üreticilerinden biri haline gelmiştir.
