Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ekipman Açıklaması: | Boru Tipi Tel ve Kablo Bükme Makinesi | Ekipman Tipi: | boru tipi |
|---|---|---|---|
| Amaçlanan: | Tel bükme | Malzemeler: | Bakır tel, al tel ve izoleli kablo çekirdeği. |
| Bobin Özellikleri: | 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm | Frenleme yöntemi: | pnömatik fren |
| Ekipman Rengi: | Özelleştirilmiş | Garanti Süresi: | 12 ay |
| Vurgulamak: | Yüksek Hızlı Bakır Boru Telli Bükme Makinesi,200mm Makara ile Boru Telli Bükme Makinesi,Kablolar İçin Bakır Tel Bükme Makinesi |
||
Yüksek Hızlı Bakır Boru Tipi Tel ve Kablo Bükme Makinesi 200mm Makara ile
1. Uygulama
Boru tipi bükme makinesi, bakır tel, alüminyum tel ve yalıtımlı kablo çekirdeği için kullanılır.Geri bükümlü boru tipi bükücü, 1+6 Makara, 1+12 Makara bakır / alüminyum yuvarlak ve kompakt iletkenler ve çelik tel bükme için.
Üretim hızı son derece yüksektir. Örneğin, JGG/1+6 Boru Tipi Bükme Makinesi, 45mm² çıplak teller, hatve 105mm, hız 2500m/saat. Yani, 12 saatte, atlama bükme makinesi 30000m tel üretebilir. Yükleme ve boşaltma süresini ve ana makine durma süresini azaltırsak, örneğin 3 saat, 20000 metre iletken üretilebilir. Üretim kapasitesi çok yüksektir.
2. Özellikler
2.1 Bu boru tipi bükme makinesini müşterilerin gereksinimlerine göre özelleştiriyoruz.
2.2 Bükme makinesi 1+5 Makara, 1+6 Makara, 1+8 Makara, 1+10 Makara, 1+12 Makara, Kafes veya müşterilerin gereksinimlerine göre tasarlanmıştır.
2.3 Makara: 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm DIN 46397 Standardı / Modifiye.
2.4 Boru tipi bükme makinesi, her iki uçta iyi yataklarla desteklenen Kafesler. Büyük ana yatak, pompa-yağlı zorunlu yağlamalı yataklıdır.
2.5 Boru tipi kafes tavlanmıştır, bu da iç gerilimi azaltacak ve hizmet ömrünü uzatacaktır.
2.6 Yüksek verimlilik ve hız, düşük gürültü, uzun ömür. 200 / 1+6 Kafes maksimum hız 1400 RPM. 200 / 1+18 Kafes maksimum hız 900 RPM. 1250 / 1+5 Kafes maksimum hız 100 RPM.
2.7 Mekanik pimlerle kilitlenen makaralar: biri hareketli ve biri sabit, veya Makara mandalla eksene sabitlenir.
2.8 Makara gerginliği için farklı frenleme cihazı.
2.9 Kafes için Disk tipi Pnömatik fren.
2.10 PLC Donanımlı, isteğe bağlı.
2.11 Ana dişli kutuları Çin'deki en iyi dişli kutularını kullanır.
2.12 Her makara sıkıştırma cihazı için bir elektromanyetik tel kopma durdurma cihazı. Mekanik metre sayacında bir indüksiyon durdurma cihazı bulunur. Bu cihazlar %99,9 tel kopmasını tespit edecektir.
3. Teknik parametreler
|
Model (Boru Tipi Bükme Makinesi)
|
JGG-400 | JGG-500 | JGG-630 | |
| Tek tel çapı |
Bakır
|
φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
|
Alüminyum
|
φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
|
Maksimum bükülmüş iletken OD
|
φ7 mm | φ10 mm | φ12 mm | |
| Bükme Hatvesi |
6 Makara Bükme Kafesi
|
37-281 mm | 44-338 mm | 82-620 mm |
|
12 Makara Bükme Kafesi
|
37-281 mm | 44-338 mm | 82-620 mm | |
|
18 Makara Bükme Kafesi
|
44-334 mm | 44-338 mm | 82-620 mm | |
| Dönüş Hızı |
6 Makara Bükme Kafesi
|
600 dev/dak | 600 dev/dak | 400 dev/dak |
|
12 Makara Bükme Kafesi
|
600 dev/dak | 500 dev/dak | 300 dev/dak | |
|
18 Makara Bükme Kafesi
|
450 dev/dak | 400 dev/dak | 230 dev/dak | |
| Kapak |
Kapak Tekerlek Çapı
|
φ600 mm | φ800 mm | φ1000 mm |
|
Maksimum Çekme Kuvveti
|
3T | 5T | 5T | |
|
Motor Gücü
|
22 KW | 30 KW | 37 KW | |
|
Makara Boyutu
|
400 mm | 500 mm | 630 mm | |
|
Merkez Besleme Makarası
|
400 mm | 500 mm | 630 mm | |
|
Toplama Makarası
|
1250 mm | 1600 mm | 2000 mm | |

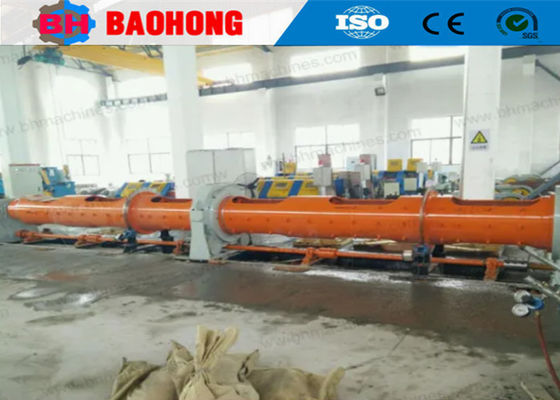

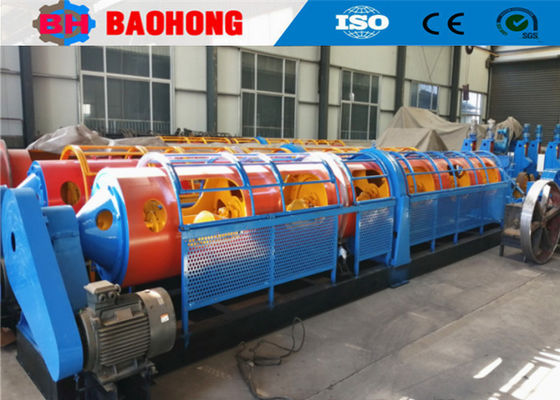

4. Fotoğraflar
5. Paketleme fotoğrafları
6. Fabrikamız ve tanıtımlarımız
Hejian Baohong Elektrik Makineleri A.Ş. 2006 yılında kurulmuştur. Şirketimiz Hebei Eyaleti, Hejian Şehri Ekonomik Kalkınma Bölgesi'nde bulunmaktadır ve Kuzey Çin'deki en büyük profesyonel tel bükme makinesi ve kablo çekme makinesi üreticisidir.
2006 yılından bu yana, müşterilerimizin ilgisi ve desteği sayesinde, Baohong Makine tel bükme makinesi ve kablo çekme makinesi araştırma ve geliştirmesine kendini adamış ve büyük ilerleme kaydetmiştir. Şimdi, Çin'de JLK rijit bükme makinesi serisinin üretimini bir montaj hattı işlemine geliştirebilen tek fabrika haline geldik ve ayrıca JGB Bow skip bükme hatlarını, CGB Bow skip tipi kablolama hatlarını ve CLY Yüksek hızlı Cradle tipi Kablo çekme hatlarını bağımsız olarak geliştirdik.
Şimdi, Hejian Baohong Elektrik Makineleri A.Ş., 10000 metrekarelik bir alanı, 8000 metrekarelik üretim atölyesini kapsamaktadır. Şirketimizde 10 Ar-Ge personeli dahil 60 çalışan bulunmaktadır. Yıllık üretim değeri şu anda 10 milyon doların üzerindedir ve Çin'deki en önemli Bükme Makinesi Üreticilerinden biri haline gelmiştir.
