| Ekipman adı: | Öde ve Geri Sarma için Yerini Al | Tip: | Dikey Kolon Şaftsız |
|---|---|---|---|
| Makara özellikleri: | 1600 | Malzemeler: | Çelik/al |
| Ekipman Rengi: | Gereksinim olarak | Garanti Süresi: | 12 Ay Garanti |
| Başvuru: | Profesyonel Kablo Makinesi Aksesuarları | ||
| Vurgulamak: | Kablo makinesi ödemesi standı,Ekstrüzer makinesi çıkartma standı,Profesyonel kablo geri sarma aksesuarları |
||
Kablo Makinesi Aksesuarları Sarma / Ekstrüzyon Makinesi İçin Geri Sarma ve Alma Standı
1. Uygulama
Makine, üst monte edilmiş muhafaza borulu portal travers tipindedir. Portal çerçevesi bükme ve kaynaklama ile yapılmıştır. Tel makarasının iki kuyruk merkezi, sikloid redüktör aracılığıyla iki motor tarafından tahrik edilen besleme vidası somunu ile yukarı/aşağı hareket eder. Her kuyruk bloğu kendi başına hareket edebilir veya merkez bloklar eşzamanlı olarak hareket edebilir. Çift koruma cihazı da donatılmıştır. Gerekirse, çeşitli özelliklerdeki tel makaraları için kuyruk milleride donatılabilir. Tel makarasının sıkıştırılması, aşırı yük korumalı redüktörü tahrik eden motor tarafından gerçekleştirilir. Alma motoru, redüktör aracılığıyla makaranın ana milini döndüren 5.5kw AC değişken frekanslı motoru benimser. Alma motoru G120 serisi kontrolör tarafından kontrol edilir ve travers 0.75KW Mitsubishi servo motor ve Mitsubishi servo kontrolör tarafından tahrik edilir; Kablo adımı dokunmatik ekran aracılığıyla ayarlanır ve kablo adımının boyutu ve gerilimi herhangi bir zamanda ayarlanabilir; Tüm makine hız, gerilim ve adım ayarı ile donatılmıştır; Alma ileri ve geri vites düğmeleri ayarlanmıştır ve gerilim göstergesi ve adım göstergesi ayarlanmıştır. Alma gerilim kontrolü tork veya hız ile gerçekleştirilir. PLC S7-200, ana kontrol sistemi ile bağlantı kanalı ve ilgili sinyalleri sağlayarak tüm makineyi yönetmek için kullanılır.
2. Teknik Parametre
|
Alma makarası
|
Makaraların genişliği
|
Kablo maksimum çapı
|
Alma hızı
|
Yükleme ağırlığı
|
| PN630-1250 | 400~950mm | Φ20mm | 120m/dak | 2T(maks) |
| PN800-1600 | 600-1180mm | Φ40mm | 100m/dak | 4T(Maks) |
| PN1000-PN2000 | 750~1500mm | Φ60mm | 80m/dak | 8T(maks) |
| PN1250-PN2500 | 950~1900mm | Φ80 | 80m/dak | 12T(maks) |
| PN1600-PN3150 | 1180~2300mm | Φ120mm | 50m/dak | 18T(maks) |

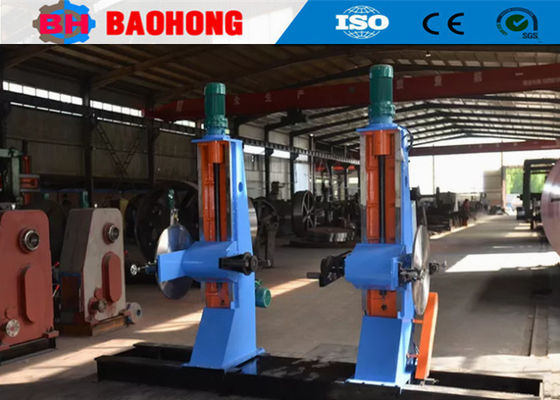

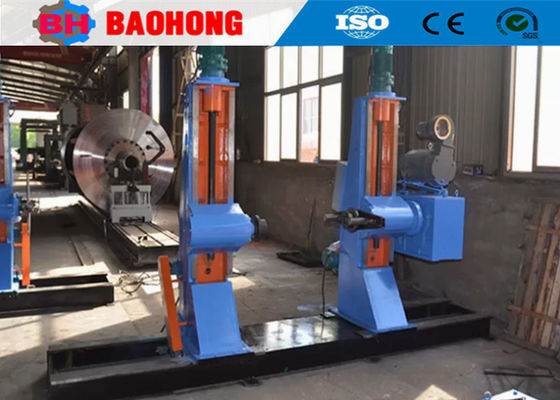

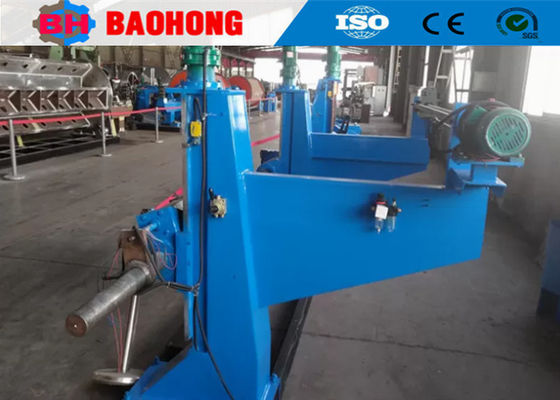

3. Fotoğraflar
